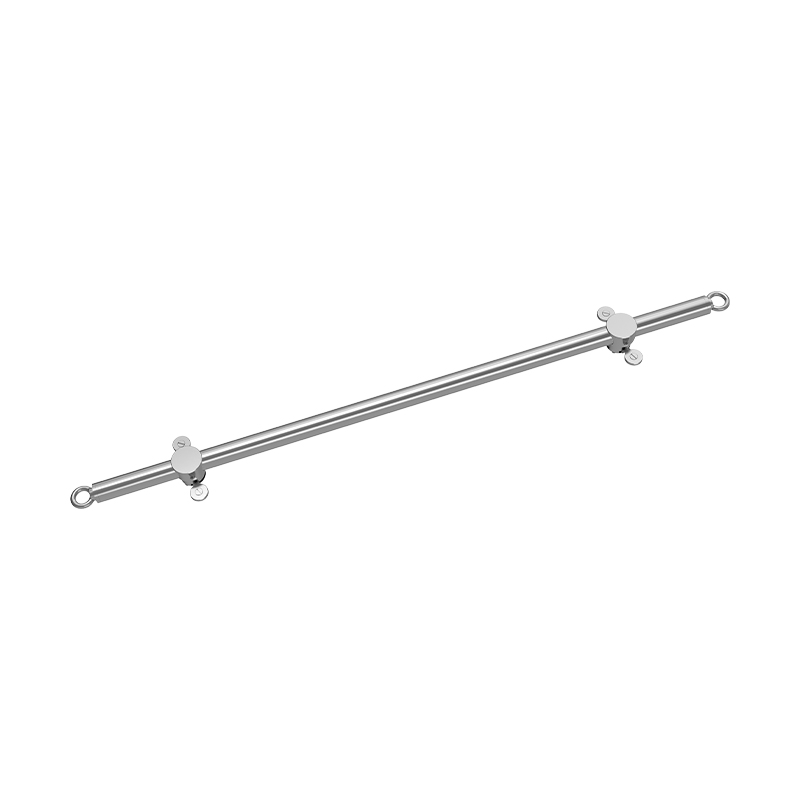

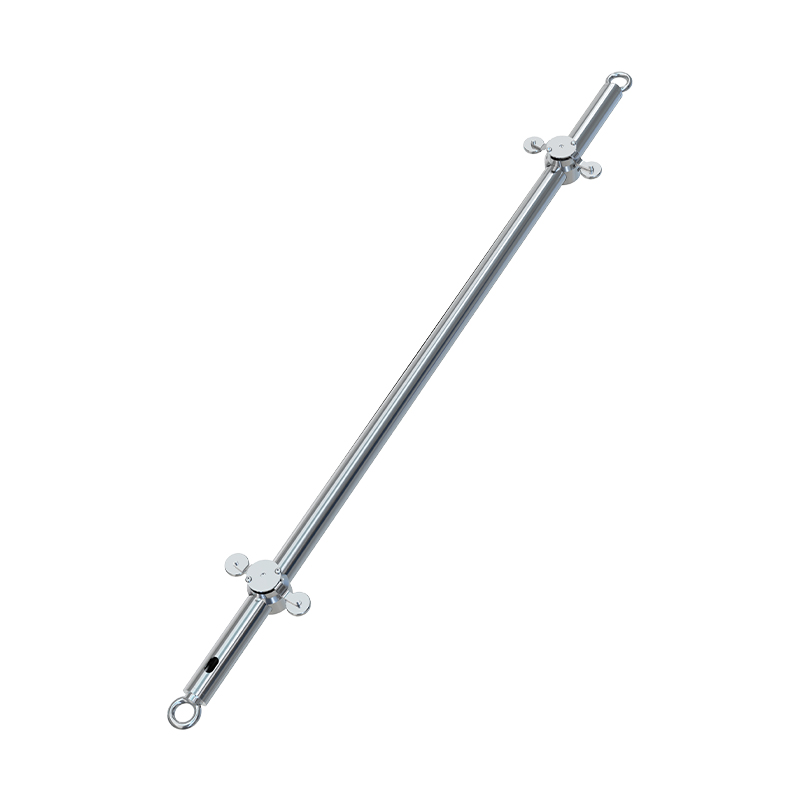

固定式测斜仪

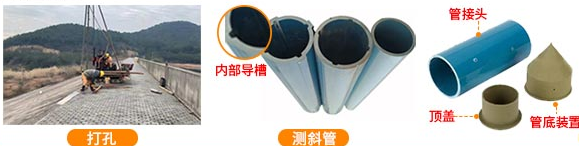

1、在被测地点钻孔安装测斜管

测斜管拼接安装时，要使用“管底装置”封住底部，封堵管底口，防止泥沙、灌浆液进入测斜管。

两根测斜管使用自“管接头”连接，测斜管与管接头之间必须用螺丝固定后涂胶填缝密封垂直安装。

测斜管安装时需明确内部水平位移的测量方向后在插入测量管，测量管的导槽需对准测量方向。

2、回填膨润土

当确认测斜管安装完好后，可以用膨润土球或原土沙回填管外缝隙。

回填时，露在地表上的测斜管应注意做好保护，盖上管盖防止物体落入。

每次回填3~5米时要进行一次注水，使膨润土球或原土沙遇水后与孔壁结合的牢固，以此方法直至孔口。

3、孔口保护装置

测斜管地表管口段应浇注成混凝土墩台，墩台上应设置观测标点，以保护管口及其转角的稳定性。

4、测量仪安装

●测斜仪安装时需将导向轮高轮方向（X+)对准测量方向，沿着导槽放入测斜管中。

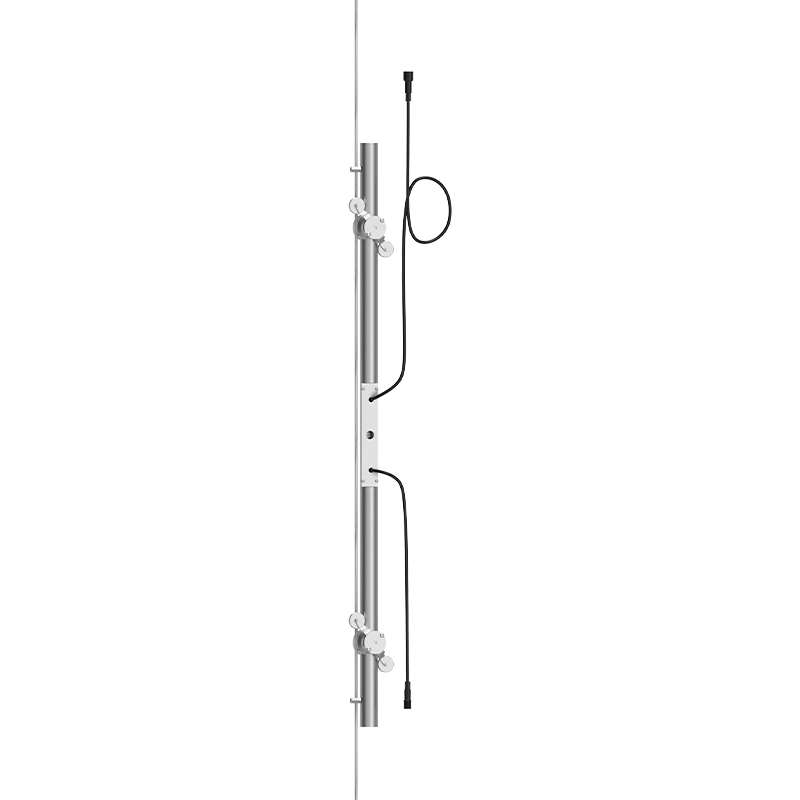

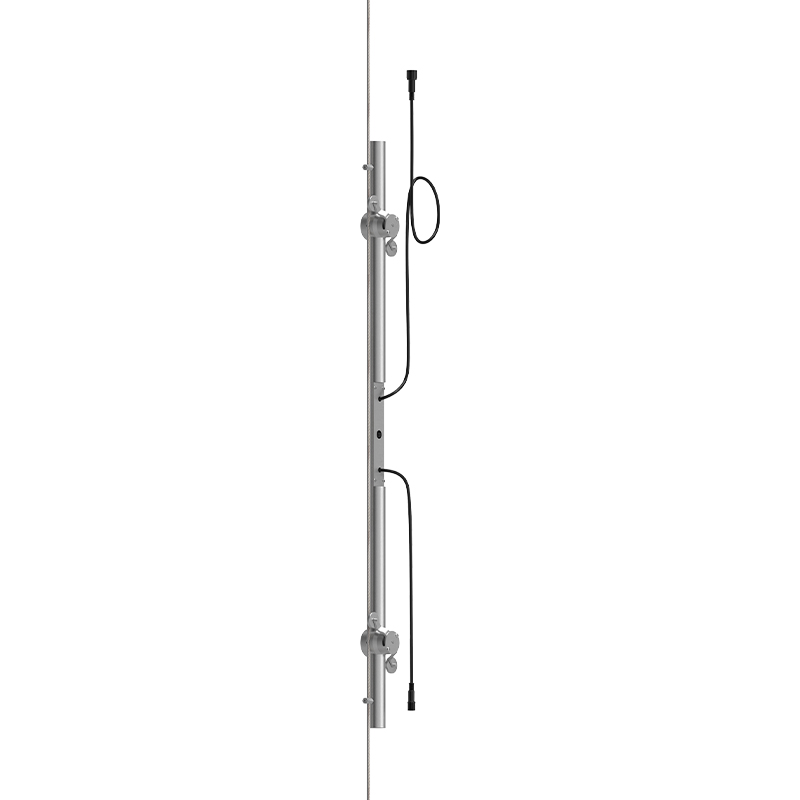

根据现场要求，用钢丝绳或连接丝杆将测斜仪吊挂在测斜管中。

●放入多个测斜仪时，每个测量单元用一根钢丝绳固定在指定位置，固定时各个测量单元的所有导向轮方向必须一致，同时按设计需要截取钢丝绳，需在测斜管底部预留沉降空间。

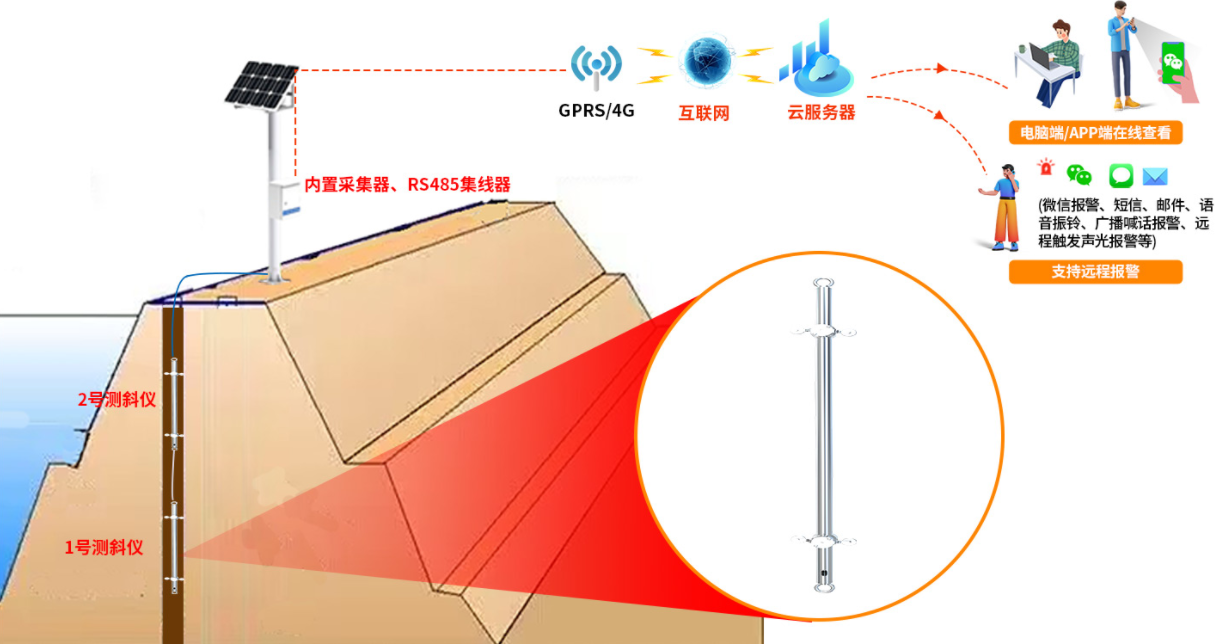

5、数据上传

安装完成后通过配置软件可以读取数据，或者上传到平台读数。
