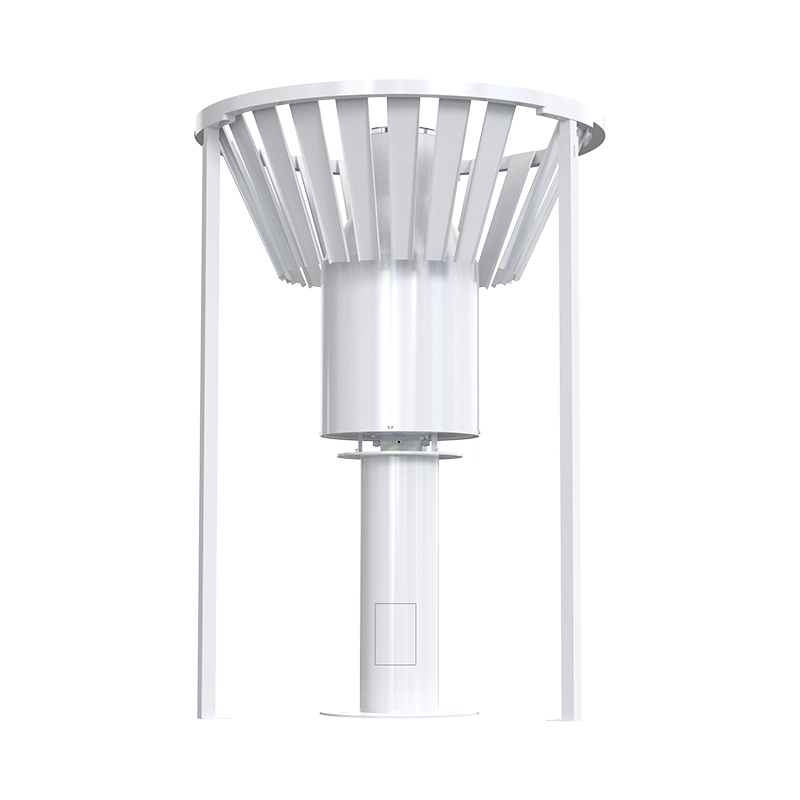

称重式雨量计

第一步：基础施工

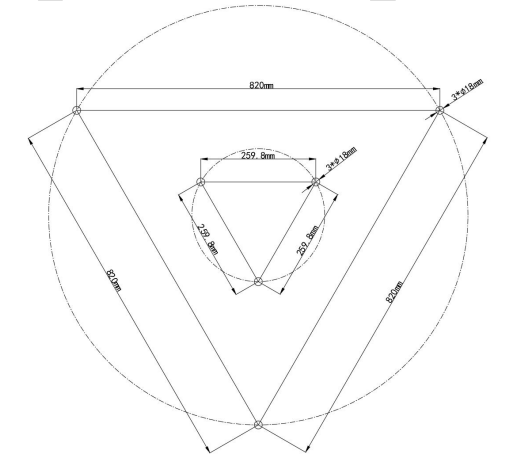

混凝土基础大小为: 为 150cm（长）×150cm（宽）×50cm（深）。高度与地面齐平，按照下图尺寸在水泥基础上打 6 个φ18 深 12~15cm 的安装孔（两个圆同心），将膨胀螺栓置于安装孔内。

第二步：基座安装

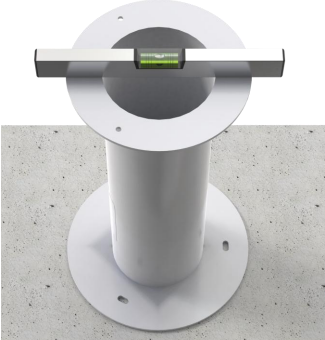

将来自配电箱直流电源（用户提供）线及输出信号线从混凝土基础穿线管穿出。用螺栓(预装在基础上)和螺母将基座固定在混凝土基础上，为方便后面底座水平调节和保证传感器整体安装质量，基座安装时请尽量保持水平。

第三步：雨量计主体安装

拧下外壳上的三个螺钉，将外壳取下，并将其放置在运输箱中妥善保管。设备有一个运输锁，四个外六角沉头螺钉（M6*60）组成。这样，在运输期间可以降低电子平衡系统被损坏的风险。安装之前应将运输锁取下。

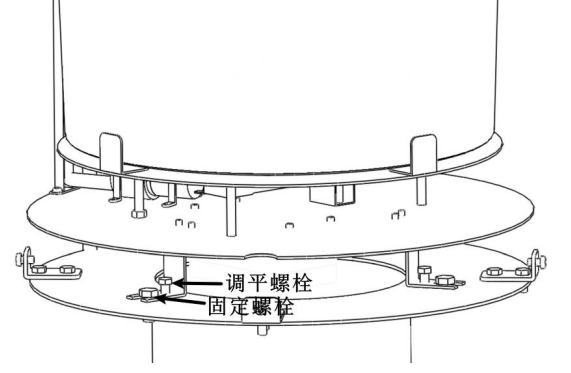

把三个调平螺栓（M5*10）拧至底座上，再将整个底座放置在基座上，用三组固定螺栓（M8*20）和螺母（M8）将低座固定在基座上（螺栓不拧紧），调节三个调平螺栓至基座盘水平后，用扳手拧紧三组固定螺栓。将加热装置对插头与主控装置对接。

第四步：预加液体

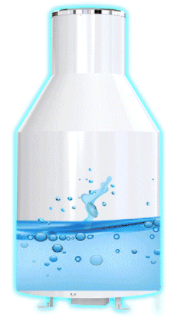

①、为了提高测量精度，使用前在采样桶内加1L左右的水，然后将采样桶稳固置于托盘之上。

②、蒸发抑制油：如果蒸发剧烈，可以采用环保型蒸发抑制油，添加量以完全覆盖收集容器中的液体表面为准，不宜过量。

③、防冻液：

●冬季低于0C时，应使用防冻液，防冻液应采用环保型溶液混合配制，保证收集容器中的液体在-35C以下低温环境不冻结。

●防冻液应在入冬前添加，添加防冻液后不必添加水。

●在0C以下使用时，如果不使用防冻液时应保证降水量不超过桶容积的80%，否则会对测量系统造成不可逆的损坏。

●防冻液添加量配比表请参照说明书。

第五步：排水装置安装

加完液体后，需用两个螺钉（M4*6）将自动排水支撑杆安装到底座上，导水管插到底座水泵的进水口。

①、安装风挡固定环：

②、安装风挡叶片

第六步：安装完成

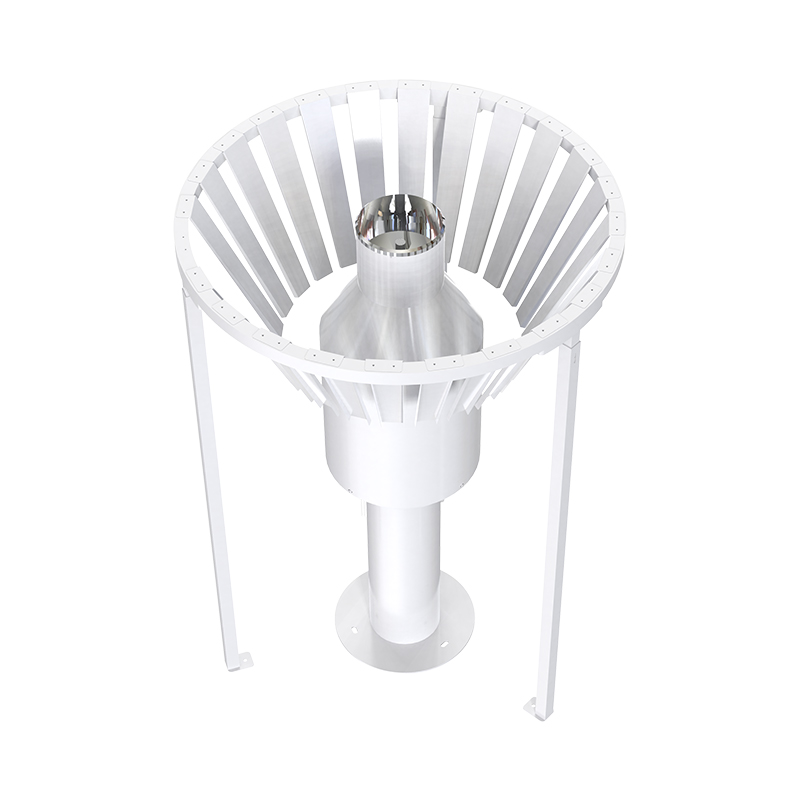

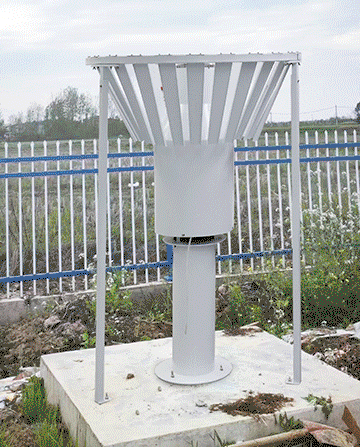

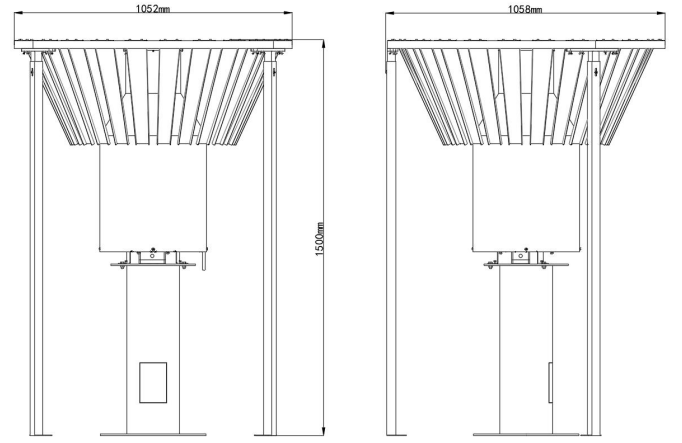

所有风挡叶片都固定好后，就完成了防风圈的组装工作。最后将其安装到基础预装的防风圈固定螺钉上。通过防风圈竖杆腰形孔适当调节防风圈高度，使防风圈固定环上平面高于传感器器口上边缘 2cm。

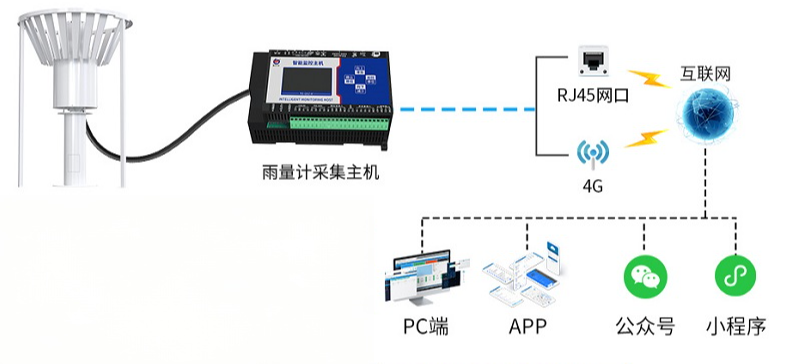

485 型：

脉冲型：
