振弦式采集器
产品型号：RS-ZXCJ
本设备搭配振弦式传感器使用，采集振弦式传感器信号，内部处理分析其信号稳定程度，进而计算频率值，然后直接转换成相应的物理量，并将监测结果及时反馈，预测进一步施工后将导致的变形及稳定状态的发展，来指导设计与施工。
产品详情
产品概述
本设备搭配振弦式传感器使用。用于采集振弦式传感器信号，内部处理分析其信号稳定程度，进而计算频率值，然后直接转换成相应的物理量。
该产品应用于长期测量土石坝、防波堤、护岸、码头岸壁、高层建筑、管道基础、桥墩、基坑岩土性状、支护结构变位和周围环境条件的变化进行各种观察及分析工作，并将监测结果及时反馈，预测进一步施工后将导致的变形及稳定状态的发展，根据预测判定施 工对周围环境造成影响的程度，来指导设计与施工，实现所谓信息化施工。支持现场用户自行标定初始频率及计算系数。
功能特点
内嵌高分辨率频率测量元件，适应范围广，支持采集市场上大多数振弦式传感器；
支持内部直接将频率转换成对应物理量，减少后期数据处理；
温度测量同时兼容热敏电阻或 DS18B20；
连接振弦式传感器后支持查看传感器频率线及热敏电阻内阻，数据异常时无需现场排查，后台即可进行故障排除；
激励电压限制可设，内置激励保护措施，防止激励电压过高损坏传感器；
提供多种供电方案，满足不同的现场需求；
设备防尘、防水；
提供多款数据监测平台，可供用户后台查看实时数据及历史变化曲线；
设备支持存储，在离线情况下自动存储数据，防止数据丢失。
技术参数

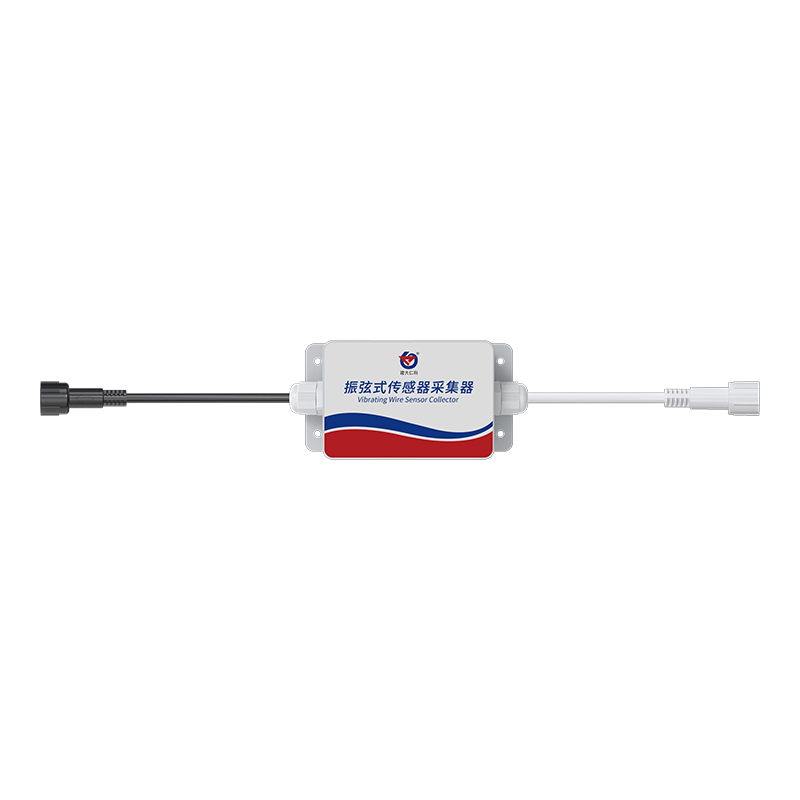

小防水壳振弦式采集器：
| 直流供电（默认） | DC10-30V |
| 最大功耗 | ≤1.2W |
| 工作温湿度 | -40℃~80℃，0~80%RH（非结露） |
| 测频范围 | 400-7000Hz |
| 激励电压 | 30-220V |
| 频率误差 | ±0.05Hz（@800Hz，52%RH，21.2℃） |
| 频率分辨率 | 0.01Hz |
| 数据更新间隔 | 默认300s，采集间隔可设置 |
| 热敏电阻采集范围 | 1-10kΩ |
| 温度分辨率 | 0.1℃ |
| 默认线缆长度 | 100cm，线缆长度可按要求定制 |
| 外形尺寸 | 130.80*68.00*48.80mm |
| 输出信号 | RS485(ModBus协议) |
| 防护等级 | IP65 |

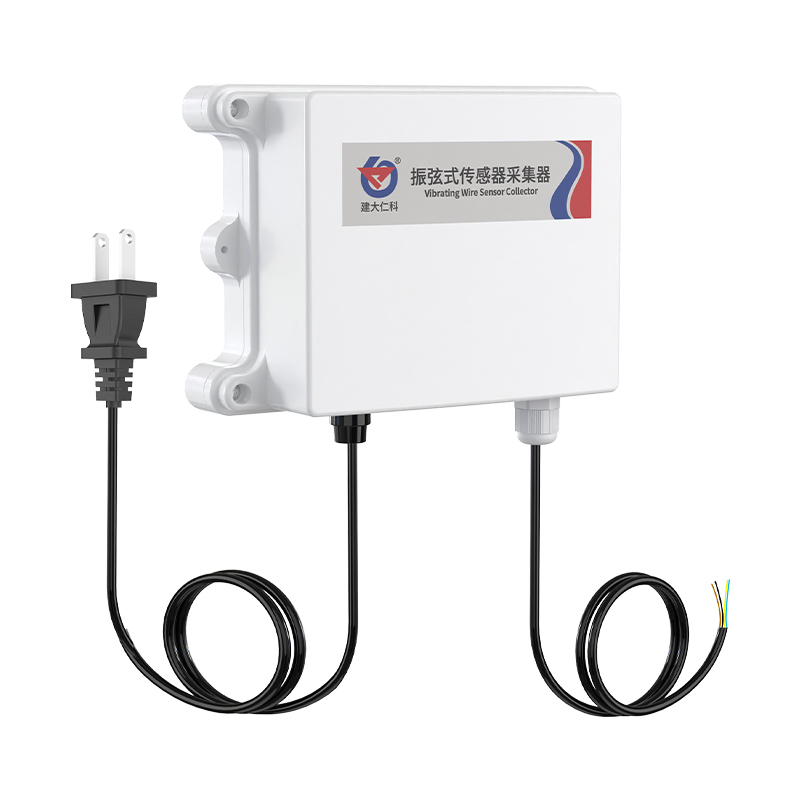

大王字壳振弦式采集器：
| 电源供电选型 | 市电供电 | 标准供电电压交流220V |
| 工作温湿度 | -40℃~60℃，0~80%RH（非结露） | |
| 功耗 | ≤0.7W | |
| 电池供电选型 | 电池类型（默认） | 3.6V对插锂亚电池（不可充电） |
| 工作温湿度 | -40℃~60℃，0~80%RH（非结露） | |
| 续航时间 | 3年 | |
| 太阳能供电选型 | 太阳能板参数 | 5V 3W |
| 工作温湿度 | -20℃~60℃，0~80%RH（非结露） | |
| 电池参数 | 3.7V锂电池（可充电） | |
| 续航时间 | 7个月（不充电） | |
| 数据上传间隔 | 60min（默认，最短可设1min） | |
| 数据采集器间隔 | 3600s（默认，最短可设60s） | |
| 测频范围 | 400-7000Hz | |
| 激励电压 | 30-220V | |
| 频率误差 | ±0.05Hz（@800Hz，52%RH，21.2℃） | |
| 频率分辨率 | 0.01Hz | |
| 数据更新间隔 | 蓝牙模式下2s更新一次，其余模式按照数据采集间隔更新 | |
| 温度采集接口 | 兼容热敏电阻及DS18B20两种规格接入 | |
| 热敏电阻采集范围 | 1-10kΩ | |
| 温度分辨率 | 0.1℃ | |
| 输出信号 | 4G/NB（具体已购买型号为准） | |
| 防护等级 | IP65 | |
无线型振弦式传感器采集器：
| 通信方式 | LoRa/4G（可选） |
| LoRa通信距离 | 视距3000m |
| 供电 | 内置可充电锂电池，自带太阳能板充电 |
| LoRa扩频通信续航 | -ZXCJ续航：5个月；-ZXMSCJ：3个月 |
| 4G通信续航 | -ZXCJ续航：4个月；-ZXMSCJ：2个月 |
| 续航测试条件 | 环境温度25℃、环境湿度45%RH，默认参数，不充电 |
| 测频范围 | 400-7000Hz |
| 激励电压 | 30-220V |
| 频率误差 | ±0.05Hz（@800Hz，52%RH，21.2℃） |
| 数据更新间隔 | 蓝牙模式下2s更新一次，其余模式按照数据采集间隔更新 |
| 温度采集接口 | 兼容热敏电阻及DS18B20两种规格接入 |
| 热敏电阻采集范围 | 1-10kΩ |
| 温度分辨率 | 0.1℃ |
| 设备元件耐温及湿度 | -20℃~+60℃，0%RH~95%RH （非结露） |
| 设备配置 | 蓝牙配置，提供中性配置软件 |
| 防护等级 | IP65，正常安装 |
产品选型
小防水壳型：
| RS- | 公司代号 | ||||
| ZXCJ- | 振弦式传感器采集器 | ||||
| DY- | 电源供电 | ||||
| N01- | 485输出 | ||||
| 3 | 小防水壳 | ||||
大王字壳型：
| RS- | 公司代号 | ||||
| ZXCJ- | 振弦式传感器采集器 | ||||
| DY- | 电源供电 | ||||
| DC- | 电池供电（一次性） | ||||
| T- | 太阳能供电，内置可充电电池 | ||||
| 4G- | 4G数据上传 | ||||
| NB- | NB数据上传 | ||||
| 2H | 大王字壳 | ||||
无线型振弦式传感器采集器：

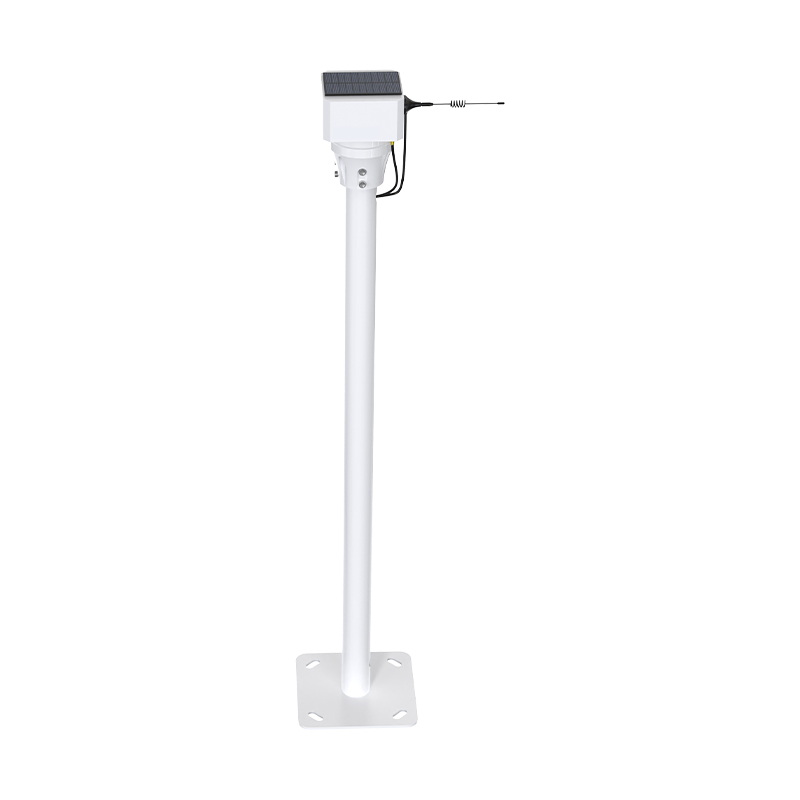

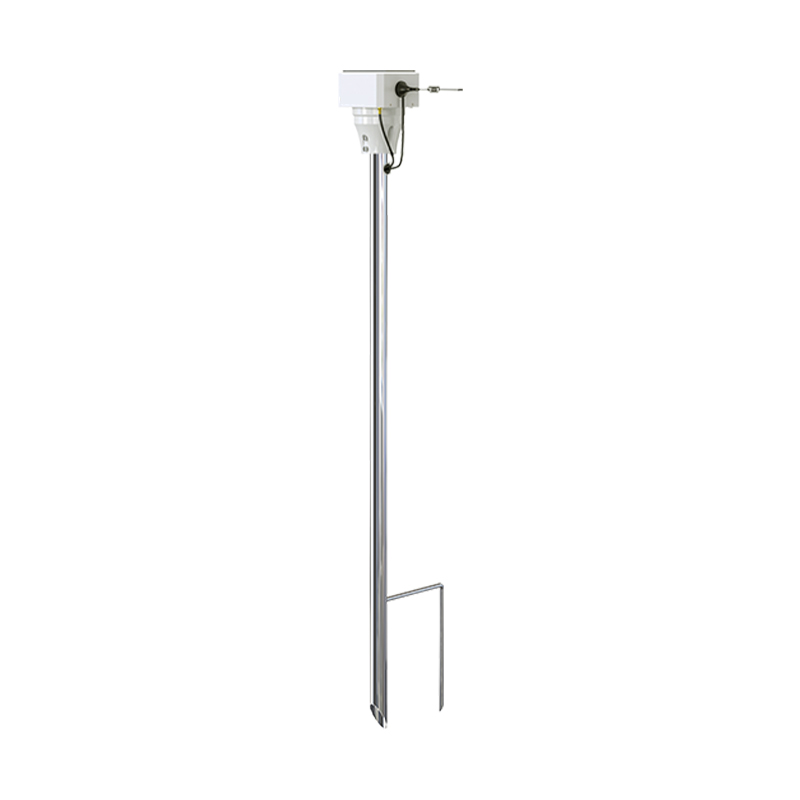

| RS- | 公司代号 | |||||
| ZXCJ- | 振弦式传感器采集器（单振弦式采集） | |||||
| ZXMSCJ- | 振弦式锚索计采集器 | |||||
| GDT- | 高压激励，太阳能供电 | |||||
| LORAH- | LoRa数据上传，搭配支持中继的LORA网关或主机使用 | |||||
| 4G- | 4G数据上传 | |||||
| 2- | 外观 | |||||
| M10 | 固定式安装立杆+膨胀螺丝 （立杆直径48mm，长度1m） | |||||
| M10D | 固定式安装立杆+预埋件地笼 （立杆直径48mm，长度1m） | |||||
| DX2 | 刀型支架安装 | |||||
系统框架图

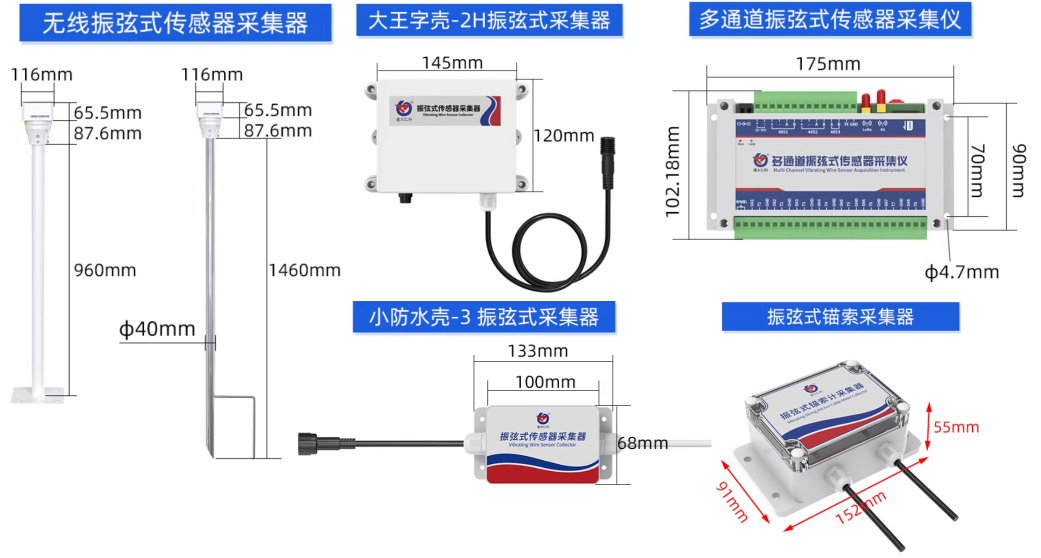

尺寸说明
安装说明
打开设备包装查看设备及配件是否齐全，检查设备外观无损坏， 将设备与安装螺丝包取出，螺丝包内包含自攻丝*2，膨胀管*2，除此之外用户需要自 行准备电钻、锤子、十字螺丝刀。 设备安装时尽量露天安装不要放置在金属屏蔽壳内，否则会影响无线信号传输，为保 障良好的安装效果，设备安装时出线口需要朝下安装尽量避免与水直接接触。

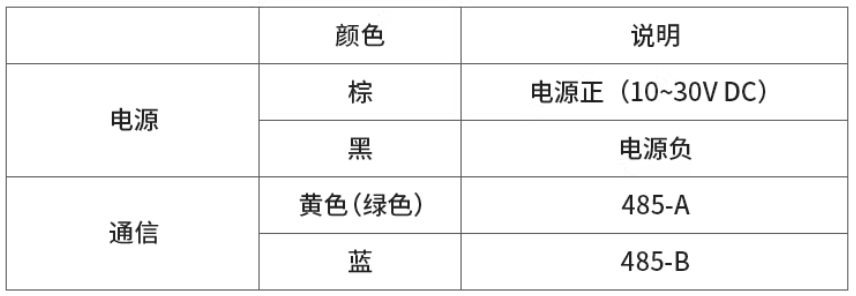

接口说明
