电子水尺

产品型号：RS-DR

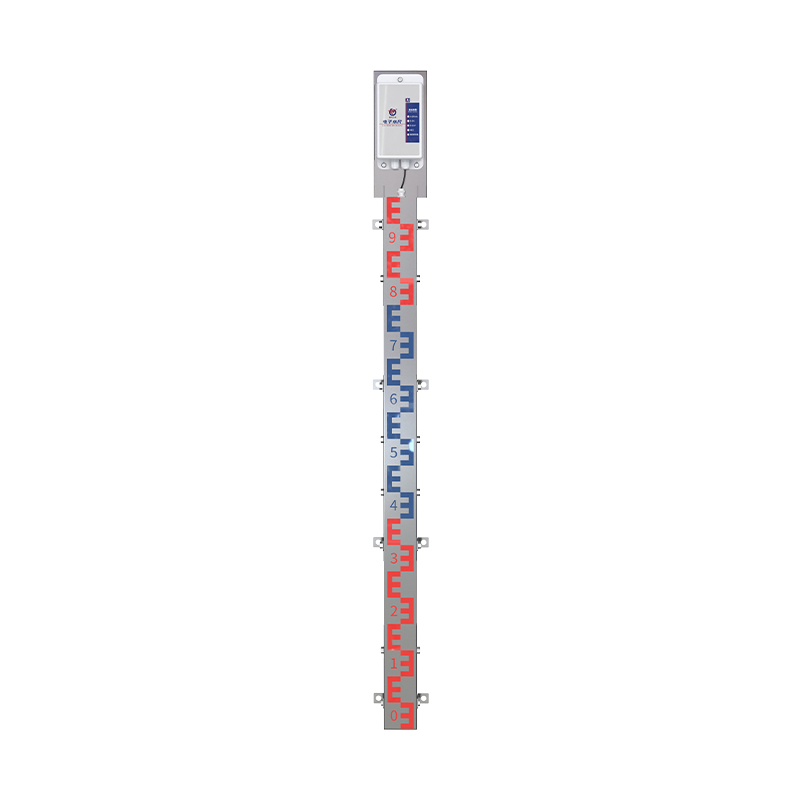

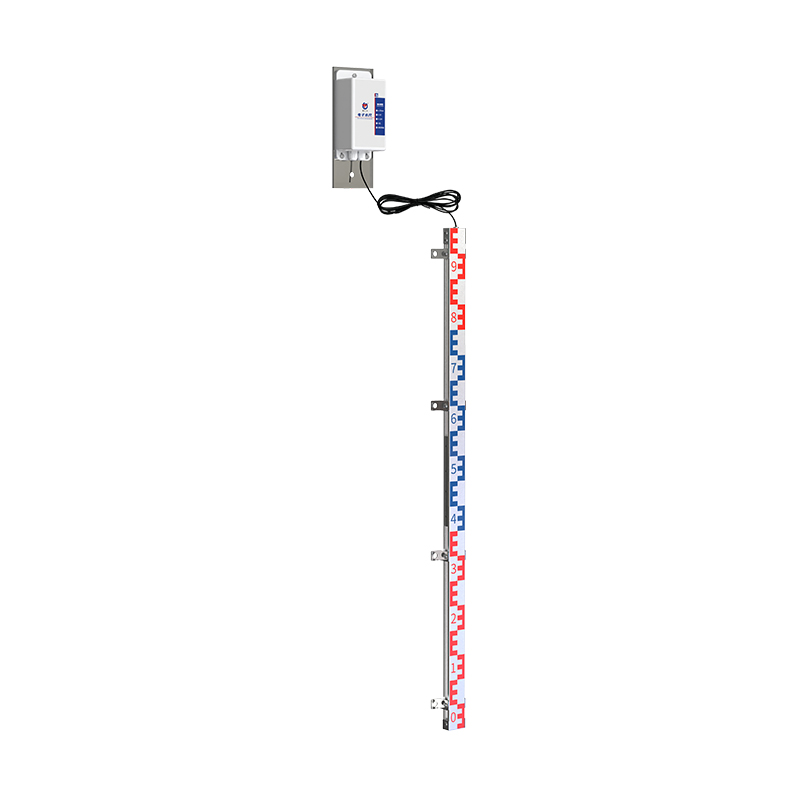

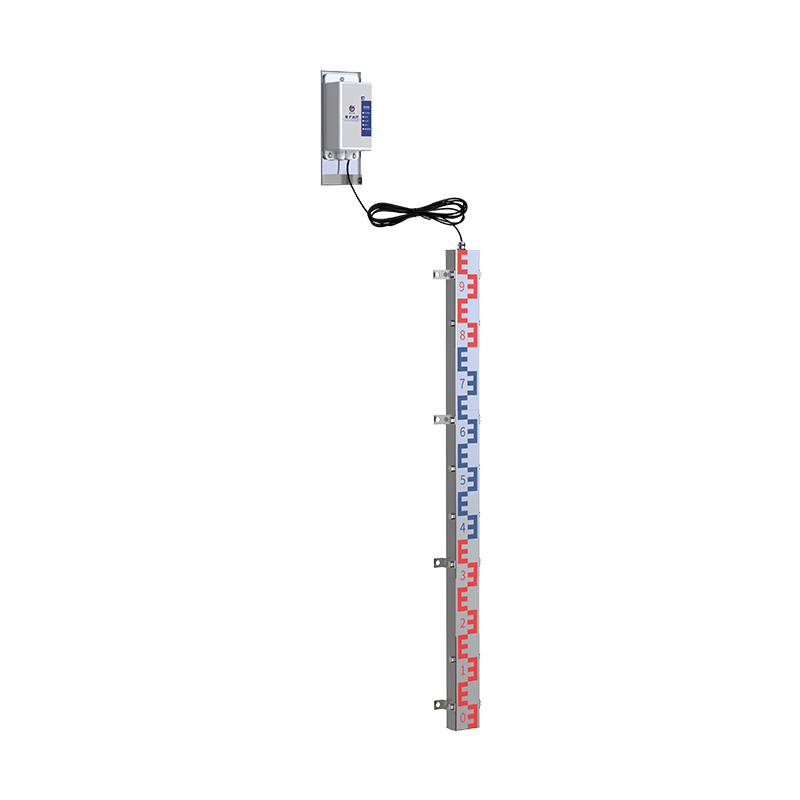

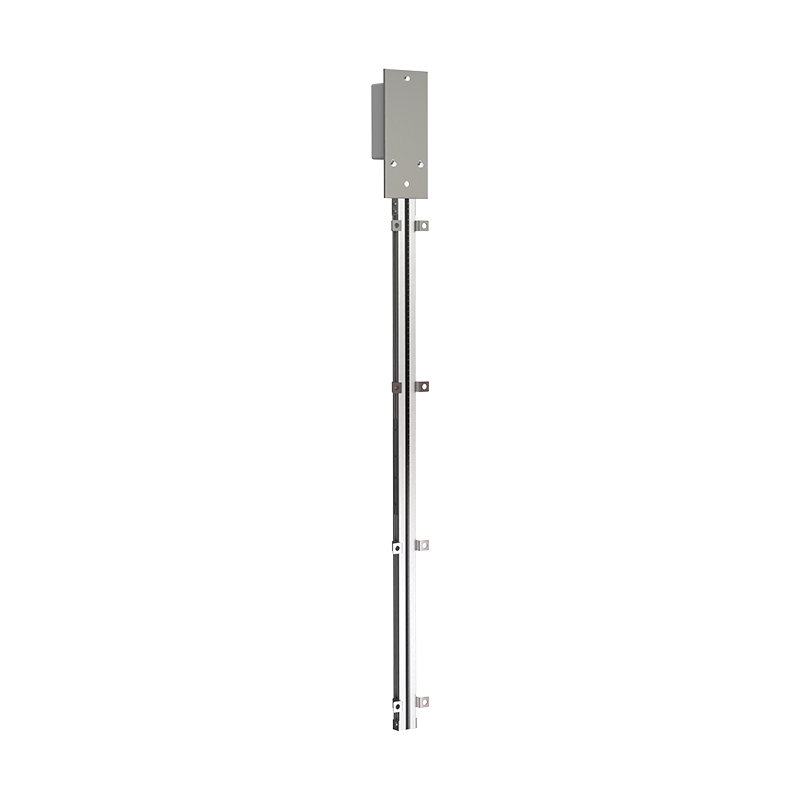

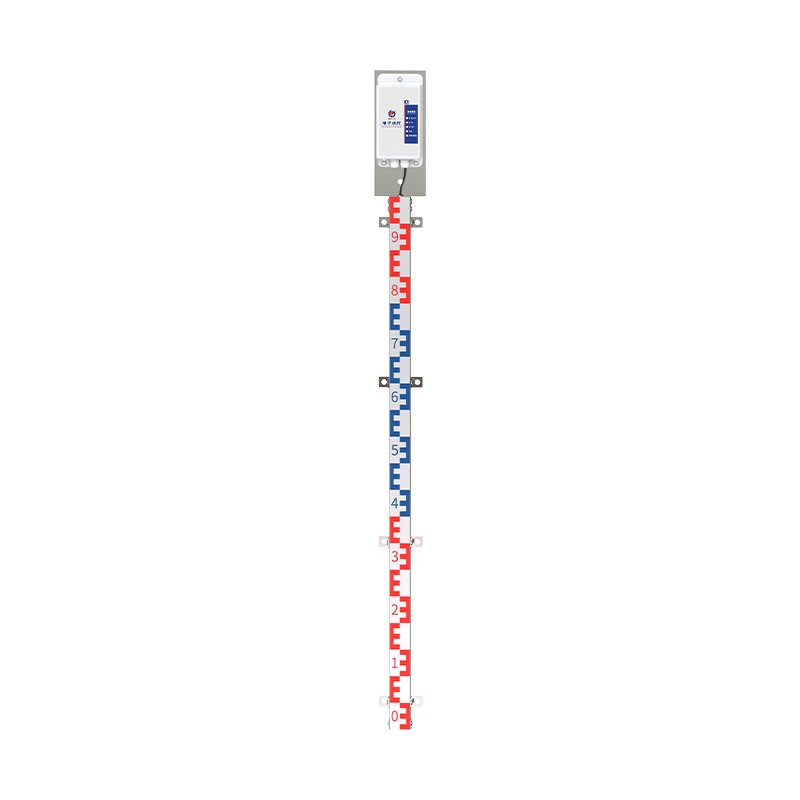

电子水尺采用多个电极等间距分布在不同高度，基于“水的导电性”检测电极的导通状态，以此判断水位变化，且整机采用高密封性特殊材料，使产品不受泥浆、腐蚀性液体、污染物、沉淀物等外界环境的影响，在适用多种复杂水文监测场景的同时，也保证了全量程的等精度监测，是一款针对“水文在线监测项目”的高精密水文仪器。

产品详情

产品概述

该电子水尺是一款采用先进的处理器芯片作为控制器的设备。通过测量电极的水位以获取数据，具备极高的精度及抗干扰能力。可用于江河、湖泊、水库、水电站、灌区及输水等水利工程中进行水位的监测。也可适用于自来水、城市污水处理、城市道路积水等市政工程中水位的监测。

本产品带一路继电器，可进行地下车库、地下商场、船舶舱室、灌溉养殖业等民用工程中进行监测和调控。

本产品采用先进的生产工艺，使用不锈钢材料做壳体防护材料，内部采用具有高密封性的材料进行特殊处理，使得产品不受泥浆、腐蚀性液体、污染物、沉淀物等外界环境的影响。

本产品具有采样精度与设备的水尺长度无关的特点。在任何应用环境中，均可以保持极高的测量精度，测量精度1cm。

功能特点

采用先进的生产工艺，采用不锈钢作为防护外壳，防护性及抗干扰能力强。

采用高密封性材料，设备不受污泥、污染物、沉淀物等外界环境因素影响。

具有1路开关量信号输出，可任意关联报警事项输出或用于水位上下限控制。

采样精度与设备长度无关，不同长度的水尺测量精度保持不变，均为1cm。

可根据现场情况进行多种工作模式的修改。

可选太阳能供电（20W/6Ah、30W/20Ah两种可选）。

技术参数

直流供电（默认）	DC 10~30V
水位测量精度	0.1cm、0.2cm、0.5cm、1cm可选
分辨率	0.1cm、0.2cm、0.5cm		0.1cm
	1cm		1cm
输出方式	RS485（ModBus协议）
	4~20mA电流输出、0~5V/0~10V电压输出
	4G，中国移动或中国联通或中国电信的手机网络
参数设置	485型	用提供的配置软件通过485接口进行配置
	模拟量型	请联系技术人员提前配置
	网络型	用提供的配置软件通过USB接口进行配置
主机最大功耗	RS485输出			0.8W
	模拟量型			1.2W
	4G型			1W
单节水尺最大功耗	0.05W
量程	50cm、100cm、150cm、200cm、250cm、300cm…… 80cm、160cm、240cm、320cm、400cm、480cm…… 及50cm和80cm电子水尺节任意组合的长度（对应0.1cm、0.2cm、0.5cm只能做50cm及50cm的整数倍长度）
安装方式	壁挂式
开孔尺寸	86.2mm
打孔尺寸	10mm
防护等级	主机			IP54
	从机			IP68

产品选型

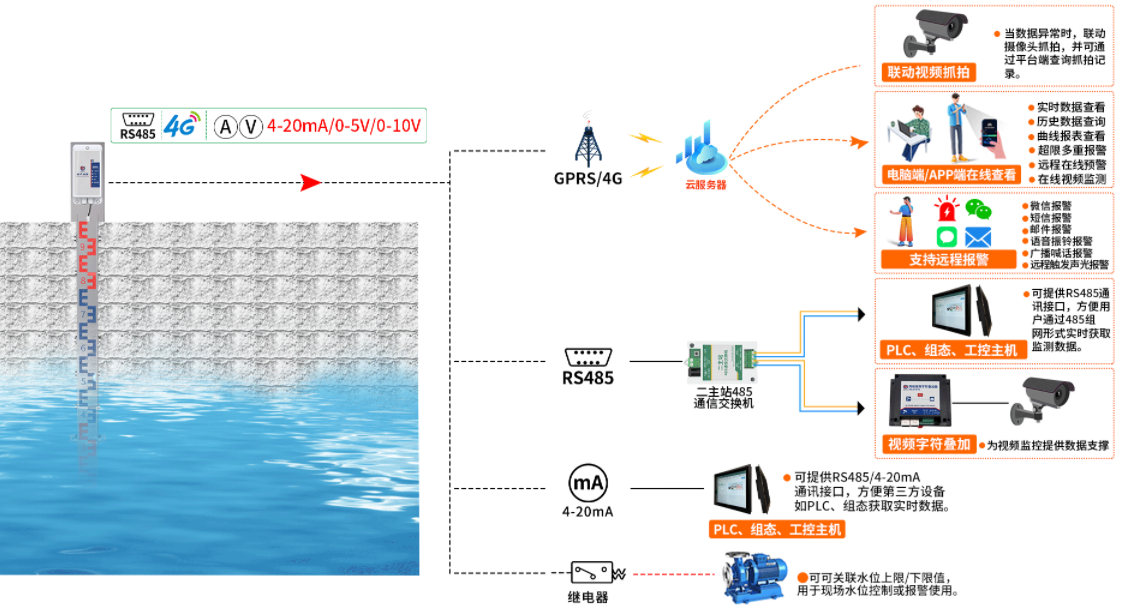

系统框架图

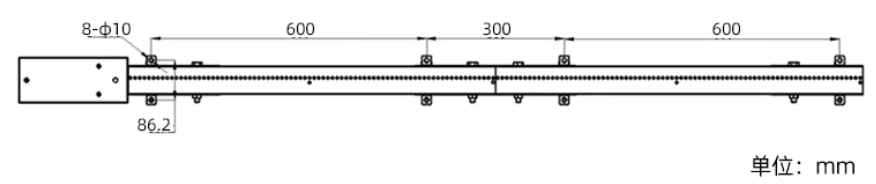

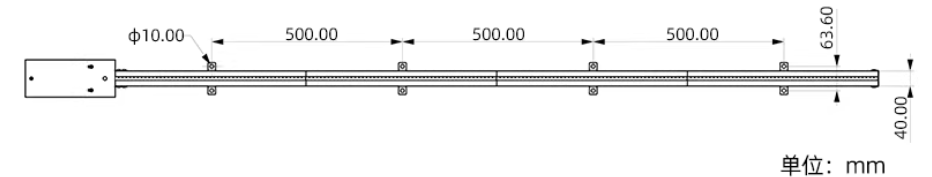

尺寸说明

方形外壳：

铝材型外壳：

安装说明

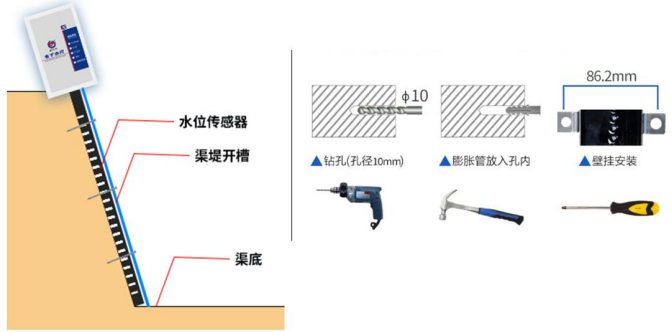

贴壁安装

贴壁倾斜安装

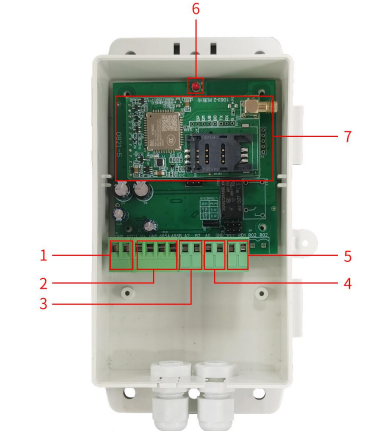

接口说明

序号	说明	备注
1	供电输入接口	DC10~30V 电源
2	水尺从机接口	默认已给接好
3	485 信号输出接口	A2 为 485A，B2 为485B
4	模拟量信号输出接口	一路模拟量输出，默认4~20mA 输出
5	继电器输出接口	一路继电器输出，可通过跳线帽切换有源和无源输出，默认无源，切换方式见电路板丝印说明
6	运行灯	正常工作指示灯（快闪）
7	4G 模组	485 选型无此模组
