翻斗式雨量计（单翻斗加强全不锈钢）
产品型号：RS-YL-7
本仪器为降水量测量一次仪表，其性能符合国家标准 GB/T 21978.2－2014《降水量观测要求》要求。 本仪器的核心部件翻斗采用了三维流线型设计，全不锈钢材质，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。脉冲转 485 信号输出，可直接读取降雨量，无需二次计算，简单方便。

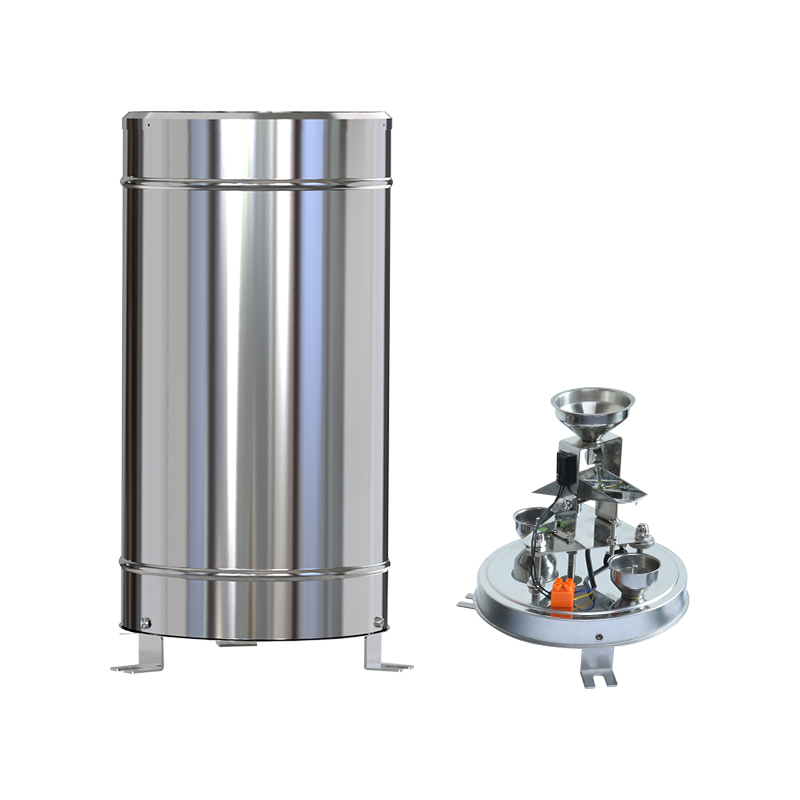

本仪器由雨量计壳体、集雨器、漏斗、翻斗支撑、翻斗、轴承螺钉、出水仓、密封接头、干簧管、水平泡、调节支撑板、控制盒、调平装置、接线端子、腿部支架、雨量计底座等组成。其中，雨量计底座上安装有翻斗轴、圆水平泡、干簧管支架和信号输出端子。与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化定位结构，翻斗通过翻斗轴安装在轴承中，本仪器出厂时内部结构装配完成，不需要再进行内部结构的现场安装，给现场安装带来了方便。
本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护。
本仪器的翻斗上装有恒磁钢，干簧管支架上装有干簧管，仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。
本仪器出厂时已将翻斗倾角调整螺丝锁定在最佳倾角基点位置上并对倾角螺钉作了点红漆漆封处理，用户现场安装仪器时只需将仪器整体按照本说明书相关要求将水平泡调整到位于中心位置即可投入使用，不必现场再调整翻斗倾角。

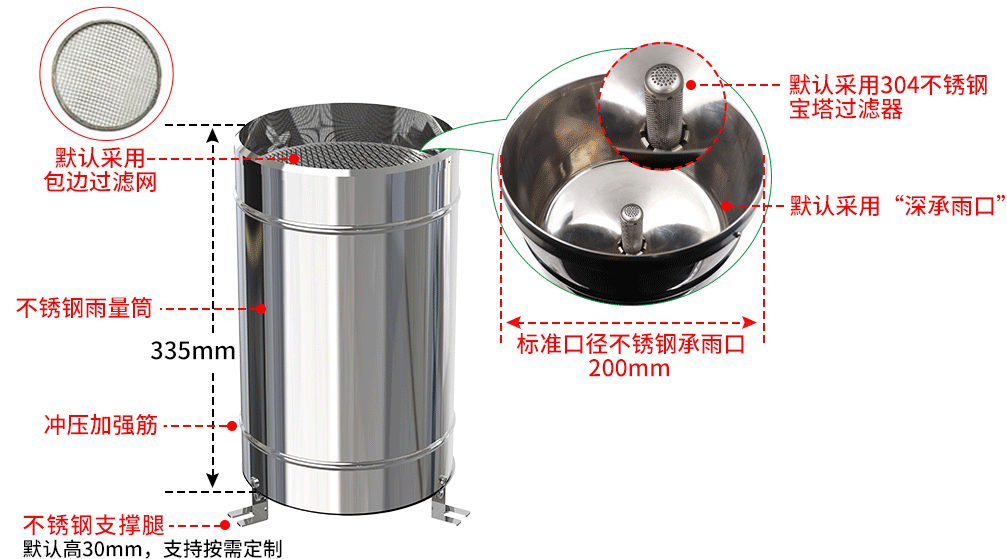

| 雨量计筒直径 | Φ200mm |
| 分辨率 | 0.1mm/0.2mm/0.5mm（可选） |
| 刃口锐角 | 40°～45° |
| 输出方式 | 485通讯（标准ModBus-RTU协议） 4~20mA/0~2V/0~5V/0~10V 脉冲型 |
| 工作温度 | 0～55℃ |
| 工作湿度 | <95%(40℃) |
| 典型精度 | ≤±4% |
| 雨强范围 | 0mm～4mm/min 允许通过最大雨强8mm/min |
| 大雨强范围 | 0～10mm/min 允许通过最大雨强15mm/min |
| RS- | 公司代号 | ||||
| YL- | 雨量计 | ||||
| YLS- | 十要素雨量（仅有485选型） | ||||
| N01- | 485信号输出（标准ModBus-RTU协议） | ||||
| I20- | 4~20mA | ||||
| V02- | 0~2V | ||||
| V05- | 0~5V | ||||
| V10- | 0~10V | ||||
| PL- | 脉冲式输出 | ||||
| 7- | 旗舰版全不锈钢 | ||||
| 01 | 0.1mm分辨率 | ||||
| 02 | 0.2mm分辨率 | ||||
| 05 | 0.5mm分辨率 | ||||
| 05H | 0.5mm分辨率大雨强 | ||||
设备安装前检查 ：
（1）将仪器从包装箱内取出，对照使用说明书的装箱单仔细清点、检查设备附件是否齐全。
（2）认真阅读产品使用说明书，产品合格证。
（3）检查仪器外观是否损伤，尤其是检查翻斗是否完好无损，并注意妥善放置好翻斗，防止碰伤翻斗轴的轴尖及翻斗两端的弧型引水尖，并且不要用手指触摸翻斗的内壁，避免污损翻斗，以损害仪器准确度。
（4）将设备底部三个螺丝拧下，取不锈钢外筒，将固定翻斗的两个扎带剪断，然后将外筒装上，准备工作完成。
制作安装基础 ：

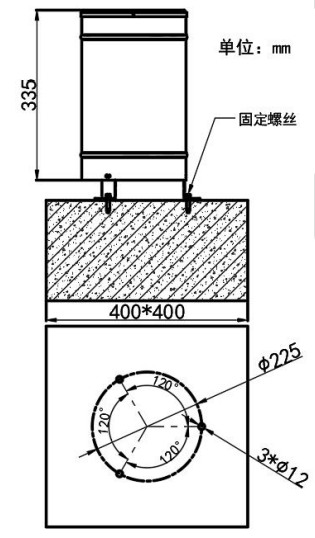

室外地面和屋顶安装时，应按照尺寸及要求制作水泥安装基础，水泥基础上平面应为水平状态。水泥安装基础的尺寸一般为高度不小于 30cm 的 40cm×40cm 的方形基座或直径为 40cm 的圆形基座。要求仪器的承雨口高度距地平面的距离为70cm，并且保证仪器器口周围 3～5 米之内不允许有高于仪器承雨口的遮蔽物。
安装固定仪器：
调整承雨口水平 按照尺寸在水泥基础上打 3 个φ12 深 8～10cm 的安装孔，将膨胀螺栓置于安装孔内，然后将仪器底座安装在膨胀螺栓上，并用水平尺测量环口是否处于水平状态，需确保处于水平状态，最后用上锁紧将仪器固定。
| 线色 | 说明 | 线色 | 说明 |
棕线 | 电源正 | 黄线 | 485-A |
黑线 | 电源负 | 蓝线 | 485-B |
