翻斗式雨量计（双翻斗全不锈钢）
产品型号：RS-YL-6SP

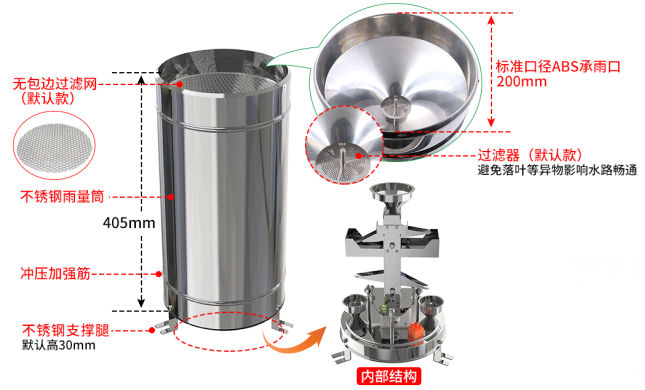

翻斗式雨量计(RS-YL-6SP双翻斗系列)是一款参照国标GBT21978.2-2014《降水量观测仪器》设计生产，由“不锈钢承雨口（Φ200mm）、不锈钢底座、不锈钢雨量筒（高405mm）、不锈钢支撑腿(高30mm)、不锈钢引水漏斗、不锈钢上翻斗、不锈钢蓄水腔、干簧管磁簧开关、不锈钢计量翻斗”等部件组成的双翻斗型全不锈钢雨量计。
双翻斗结构基于“缓冲雨水、精准计量”的技术思路，利用“上翻斗、蓄水腔、计量翻斗”的垂直分层设计结构，使不同强度的自然降水均可得到有效缓冲，从而将“瞬时强降雨”自动调节转化为“均匀平稳输出”的方式进行计量，避免计量翻斗“因雨水流速不稳定”造成的雨水溢出，以此保障测量的准确性。
本仪器为降水量测量一次仪表，其性能符合国家标准 GB/T 21978.2－2014《降水量观测要求》要求。
本仪器的核心部件翻斗采用了三维流线型设计，全不锈钢材质，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。
| 雨量计筒直径 | Φ200mm | |
| 分辨率 | 0.2mm/0.1mm | |
| 刃口锐角 | 40°～45° | |
| 输出方式 | 485型、 4~20mA/0~2V/0~5V/0~10V、 脉冲型 | |
| 工作温度 | 0～55℃ | |
| 工作湿度 | <95%(40℃) | |
| 储存温度 | -40～125℃ | |
| 储存湿度 | ＜80%（无凝结） | |
| 测量误差 | ≤±3% | |
| 雨强范围 | 0mm～4mm/min 允许通过最大雨强8mm/min | |
| 485型 | 供电范围 | 4.5~30V |
| 最大功耗 | 0.24W | |
| 模拟量型、485型（10要素） | 供电范围 | 10~30V |
| 最大功耗 | 0.24W | |
| 脉冲型 | 承受电压 | ≤100V |
| 承受电流 | ≤0.5A | |
| RS- | 公司代号 | ||||
| YL- | 雨量计 | ||||
| YLS- | 十要素雨量（仅有485选型） | ||||
| N01- | 485信号输出（标准ModBus-RTU协议） | ||||
| PL- | 脉冲式输出 | ||||
| I20- | 4~20mA电流输出 | ||||
| V02- | 0~2V电压输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 6SP- | 全不锈钢双翻斗 | ||||
| 01 | 0.1mm | ||||
| 02 | 0.2mm | ||||
| 05 | 0.5mm | ||||
设备安装前检查
（1）将仪器从包装箱内取出，对照使用说明书的装箱单仔细清点、检查设备附件是否齐全。
（2）认真阅读产品使用说明书，产品合格证。
（3）检查仪器外观是否损伤，尤其是检查翻斗是否完好无损，并注意妥善放置好翻斗，防止碰伤翻斗轴的轴尖及翻斗两端的弧型引水尖，并且不要用手指触摸翻斗的内壁，避免污损翻斗，以损害仪器准确度。
（4）将设备底部三个螺丝拧下，取不锈钢外筒，将固定翻斗的两个扎带剪断，然后将外筒装上，准备工作完成。
制作安装基础
室外地面和屋顶安装时，应按照尺寸及要求制作水泥安装基础，水泥基础上平面应为水平状态。水泥安装基础的尺寸一般为高度不小于 30cm 的 40cm×40cm 的方形基座或直径为 40cm 的圆形基座。要求仪器的承雨口高度距地平面的距离为70cm，并且保证仪器器口周围 3～5 米之内不允许有高于仪器承雨口的遮蔽物。
安装固定仪器、调整承雨口水平
按照尺寸在水泥基础上打 3 个φ12 深 8～10cm 的安装孔，将膨胀螺栓置于安装孔内，然后将仪器底座安装在膨胀螺栓上，并用水平尺测量环口是否处于水平状态，需确保处于水平状态，最后用上锁紧将仪器固定。
| 线色 | 说明 | 线色 | 说明 |
棕线 | 电源正 | 黄线 | 485-A |
黑线 | 电源负 | 蓝线 | 485-B |
