翻斗式雨量计（单翻斗半不锈钢）
产品型号：RS-YL-6

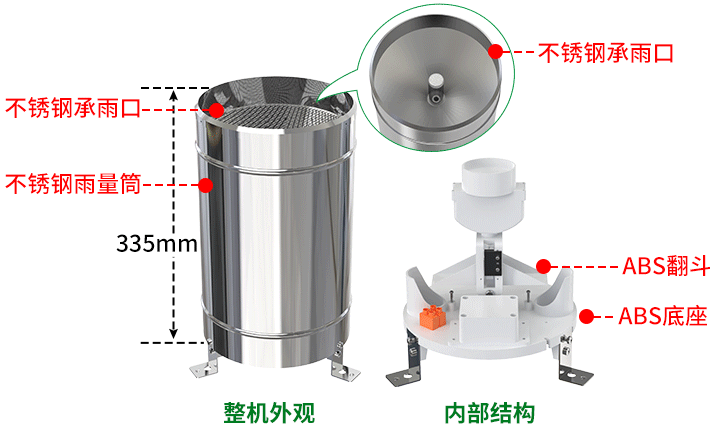

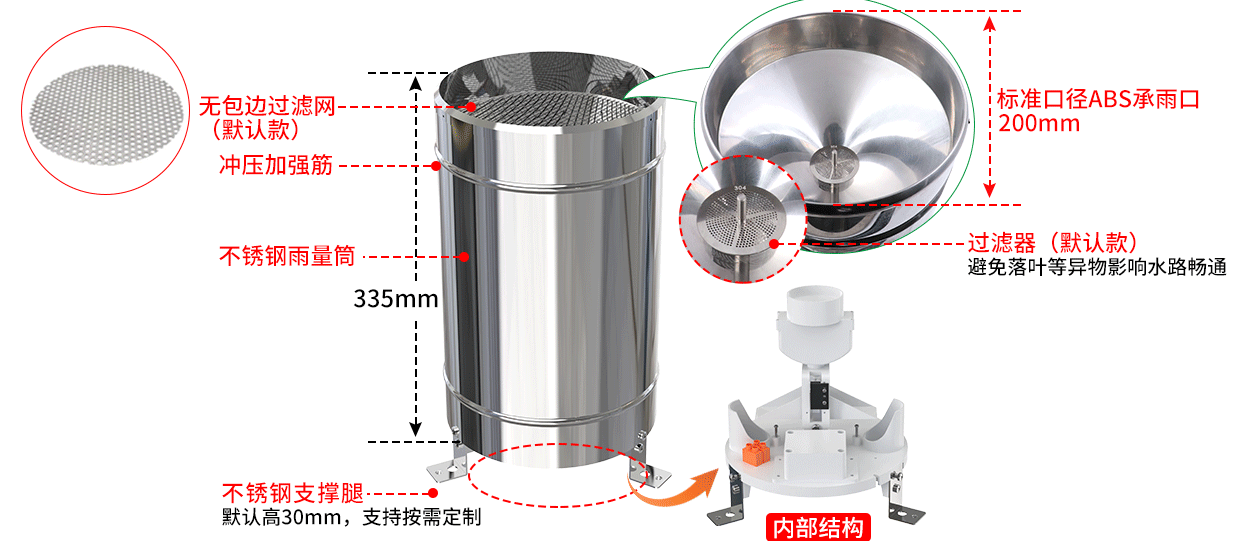

翻斗式雨量计（RS-YL-6系列）_是一款参照国标GB/T21978.2-2014《降水量观测仪器》设计生产，由“不锈钢承雨口（Φ200mm）、ABS底座、不锈钢雨量筒（高335mm）、不锈钢支撑腿（高30mm)、ABS引水漏斗、ABS计量翻斗”等部件组成的单翻斗型半不锈钢雨量计。
产品详情
产品概述
翻斗式雨量计（RS-YL-6系列）_是一款参照国标GB/T21978.2-2014《降水量观测仪器》设计生产，由“不锈钢承雨口（Φ200mm）、ABS底座、不锈钢雨量筒（高335mm）、不锈钢支撑腿（高30mm)、ABS引水漏斗、ABS计量翻斗”等部件组成的单翻斗型半不锈钢雨量计。
功能特点
本仪器的核心部件翻斗使用ABS材质制作，采用三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。
翻斗上装有恒磁钢，干簧管支架上装有干簧管，仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。
现场安装仪器时，只需将仪器整体按照本说明书相关要求将水平泡调整到位于中心位置即可投入使用，不必现场再调整翻斗倾角。
技术参数
| 雨量计筒直径 | Φ200mm | |
| 分辨率 | 0.2mm/0.5mm（可选） | |
| 刃口锐角 | 40°～45° | |
| 输出方式 | 485型、 4~20mA/0~2V/0~5V/0~10V、 脉冲型 | |
| 工作温度 | 0～55℃ | |
| 工作湿度 | <95%(40℃) | |
| 储存温度 | -40～125°C | |
| 储存湿度 | ＜80%（无凝结） | |
| 测量误差 | ≤±3% | |
| 雨强范围 | 0mm～4mm/min 允许通过最大雨强8mm/min | |
| 485型、模拟量型、485型（10要素） | 供电范围 | 4.5~30V |
| 最大功耗 | 0.24W | |
| 脉冲型 | 承受电压 | ≤100V |
| 承受电流 | ≤0.5A | |
产品选型
| RS- | 公司代号 | ||||
| YL- | 雨量计 | ||||
| YLB- | 雨量计（双干簧管，仅支持脉冲型） | ||||
| YLS- | 十要素雨量（仅有485选型） | ||||
| N01- | 485信号输出（标准ModBus-RTU协议） | ||||
| PL- | 脉冲式输出 | ||||
| I20- | 4~20mA电流输出 | ||||
| V02- | 0~2V电压输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 6- | 304不锈钢材质 | ||||
| 02 | 0.2mm | ||||
| 05 | 0.5mm | ||||
系统框架图

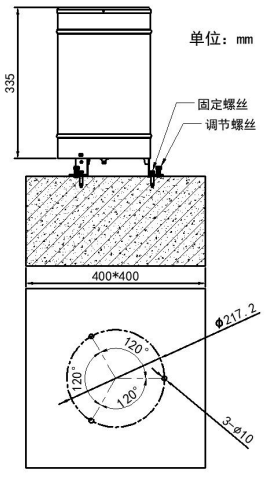

尺寸说明
安装说明
设备安装前检查
（1）将仪器从包装箱内取出，对照使用说明书的装箱单仔细清点、检查设备附件是否齐全。
（2）认真阅读产品使用说明书，产品合格证。
（3）检查仪器外观是否损伤，尤其是检查翻斗是否完好无损，并注意妥善放置好翻斗，防止碰伤翻斗轴的轴尖及翻斗两端的弧型引水尖，并且不要用手指触摸翻斗的内壁，避免污损翻斗，以损害仪器准确度。
仪器的室内安装及调试
将仪器底部的珍珠棉块取出，然后将配套的挡块安装到仪器底部。
制作安装基础
室外地面和屋顶安装时，应按照尺寸及要求制作水泥安装基础，水泥基础上平面应为水平状态。水泥安装基础的尺寸一般为高度不小于30cm 的40cm×40cm的方形基座或直径为 40cm 的圆形基座。要求仪器的承雨口高度距地平面的距离为70cm，并且保证仪器器口周围 3～5 米之内不允许有高于仪器承雨口的遮蔽物。
安装固定仪器、调整承雨口水平
按照图尺寸在水泥基础上打 3 个φ10 深 8～10cm 的安装孔，将膨胀螺栓置于安装孔内，然后将仪器底座安装在膨胀螺栓上，通过调整调节螺丝的高度确保水平泡处于水平状态，最后用上锁紧将仪器固定。
接口说明
| 线色 | 说明 | 线色 | 说明 |
棕线 | 电源正 | 黄线 | 485-A |
黑线 | 电源负 | 蓝线 | 485-B |
