翻斗式雨量计（单翻斗ABS系列）
产品型号：RS-YL-2

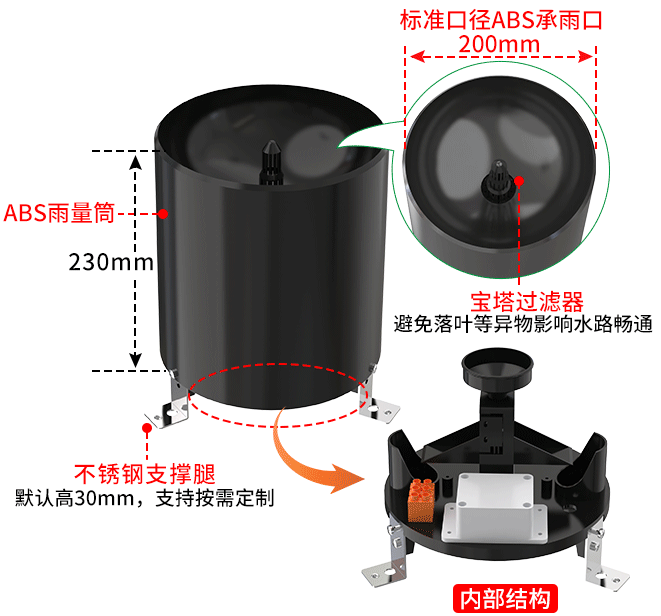

翻斗式雨量计（RS-YL-2系列）是一款参照国标GB/T21978.2-2014《降水量观测仪器》设计生产，由“ABS承雨口（Φ200mm）、ABS底座、干簧管磁簧开关、ABS雨量筒（高230mm）、不锈钢支撑腿(高30mm)、ABS引水漏斗、ABS计量翻斗”等部件组成的“单翻斗型ABS雨量计”。
本仪器由一体式壳体、过滤器、漏斗、倒流翻斗、接线端子、腿部支架、干簧管、控制盒、雨量计底座等组成。其中，雨量计底座上安装有翻斗轴、圆水平泡、干簧管支架和信号输出端子。与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化定位结构，翻斗通过翻斗轴安装在轴承中，本仪器出厂时内部结构装配完成，不需要再进行内部结构的现场安装，给现场安装带来了方便。
本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护。
本仪器的翻斗上装有恒磁钢，干簧管支架上装有干簧管，仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。
| 雨量计筒直径 | Φ200mm | |
| 分辨率 | 0.2mm/0.5mm（可选） | |
| 刃口锐角 | 40°～45° | |
| 输出方式 | 485通讯、 4~20mA/0~2V/0~5V/0~10V、 脉冲型 | |
| 工作温度 | 0～55℃ | |
| 工作湿度 | <95%(40℃) | |
| 储存温度 | -40～125°C | |
| 储存湿度 | ＜80%（无凝结） | |
| 测量误差 | ±0.32mm （室内人工降水、以仪器自身排水量为准） | |
| 雨强范围 | 0mm～4mm/min，允许通过最大雨强8mm/min | |
| 485型 | 供电范围 | 4.5~30V |
| 最大功耗 | 0.24W | |
| 模拟量型、485型（10要素） | 供电范围 | 10~30V |
| 最大功耗 | 0.24W | |
| 脉冲型 | 承受电压 | ≤100V |
| 承受电流 | ≤0.5A | |
| RS- | 公司代号 | ||||
| YL- | 雨量计 | ||||
| YLS- | 十要素雨量（仅有485选型） | ||||
| N01- | 485信号输出（标准ModBus-RTU协议） | ||||
| PL- | 脉冲式输出 | ||||
| I20- | 4~20mA电流输出 | ||||
| V02- | 0~2V电压输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 2- | 黑皮ABS | ||||
| 02 | 0.2mm | ||||
| 05 | 0.5mm | ||||
设备安装前检查
（1）将仪器从包装箱内取出，对照使用说明书的装箱单仔细清点、检查设备附件是否齐全。
（2）认真阅读产品使用说明书，产品合格证。
（3）检查仪器外观是否损伤，尤其是检查翻斗是否完好无损，并注意妥善放置好翻斗，防止碰伤翻斗轴的轴尖及翻斗两端的弧型引水尖，并且不要用手指触摸翻斗的内壁，避免污损翻斗，以损害仪器准确度。
仪器的室内安装及调试
将仪器底部的珍珠棉块取出，然后将配套的挡块安装到仪器底部。
制作安装基础

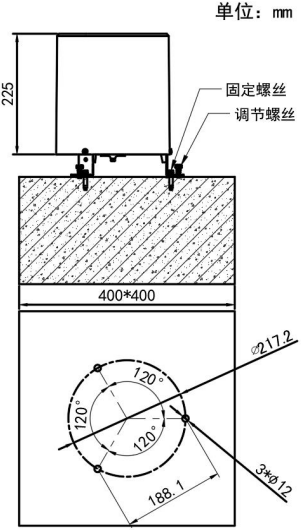

室外地面和屋顶安装时，应按照图尺寸及要求制作水泥安装基础，水泥基础上平面应为水平状态。水泥安装基础的尺寸一般为高度不小于30cm 的40cm×40cm的方形基座或直径为 40cm 的圆形基座。要求仪器的承雨口高度距地平面的距离为70cm，并且保证仪器器口周围 3～5 米之内不允许有高于仪器承雨口的遮蔽物。
安装固定仪器、调整承雨口水平
按照图尺寸在水泥基础上打 3 个φ12 深 8～10cm 的安装孔，将膨胀螺栓置于安装孔内，然后将仪器底座安装在膨胀螺栓上，通过调整调节螺丝的高度确保水平泡处于水平状态，最后用上锁紧将仪器固定。
| 线色 | 说明 | 线色 | 说明 |
棕线 | 电源正 | 黄线 | 485-A |
黑线 | 电源负 | 蓝线 | 485-B |
