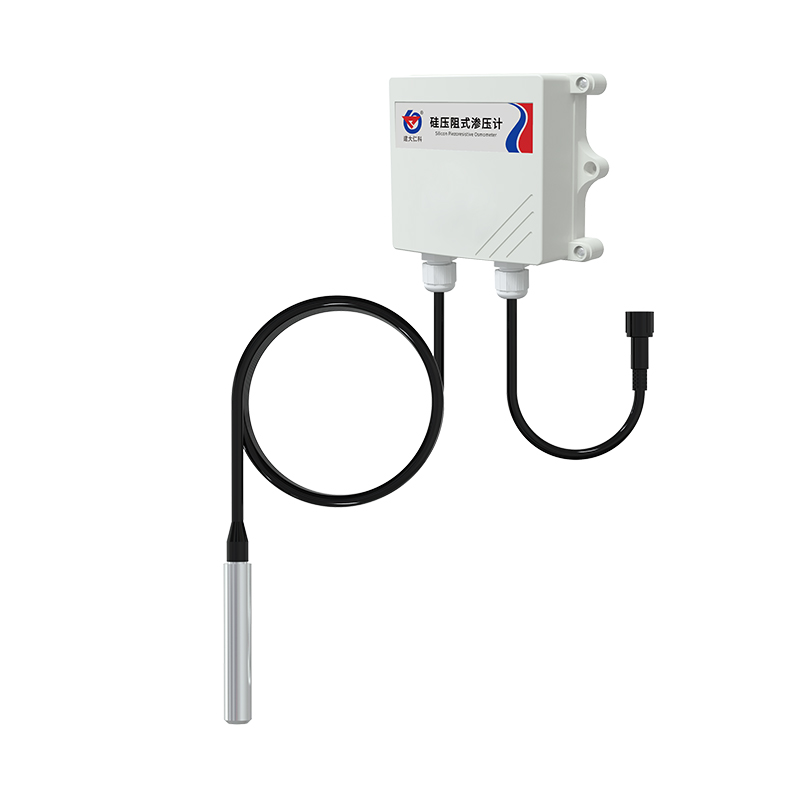

硅压阻式渗压计
产品型号：RS-SY200
硅压阻式渗压计是我司研发的一款针对地质灾害安全监测的渗压计，采用带不锈钢隔膜硅压阻式传感器、采用激光调阻工艺进行了宽温度范围的零点和温度性能补偿并经过了元器件、半成品及成品的严格测试及老化筛选，可长期稳定测量。
产品详情
产品概述
硅压阻式渗压计是我司研发的一款针对地质灾害安全监测的渗压计，采用带不锈钢隔膜硅压阻式传感器、采用激光调阻工艺进行了宽温度范围的零点和温度性能补偿并经过了元器件、半成品及成品的严格测试及老化筛选，可长期稳定测量。
硅压阻式渗压计主要用于岩土工程测量、水井测量、消防水箱、水库测量、工业测量等水压力监测领域，内置温度传感器可同时监测环境温度。可长期测量结构物内部孔隙水压力。
功能特点
反极性保护和瞬间过电流过电压保护，符合EMI防护要求；
可温度自动补偿，温飘自动修正；
采用高品质导气线缆，可常年在水中浸泡，可长时间测量渗压；
过载及抗干扰能力強,经济实用稳定；
采用核心自动校正算法，可有效防止数值波动；
防护等级IP68；
传感器线长默认5米，可根据客户实际需求定制线。
技术参数
| 测量范围 | 0~1000kPa（可选） |
| 测量精度 | 0.5级精度（默认） |
| 输出信号 | 485信号、4G信号 |
| 温度漂移 | 0.03%FS/℃ |
| 供电电源 | 12-30VDC典型24V |
| 功耗 | 0.88W |
| 变送器元件耐温 | -40~80℃ |
| 适用环境 | 对不锈钢无腐蚀的测量环境等 |
| 防护等级 | IP68 |
产品选型
| RS- | 公司代号 | ||||
| SY200- | 渗压计200系列 | ||||
| 200- | 量程0-200kPa | ||||
| 400- | 量程0-400kPa | ||||
| 600- | 量程0-600kPa | ||||
| 800- | 量程0-800kPa | ||||
| 1000- | 量程0-1000kPa | ||||
| N01- | RS485输出 | ||||
| 4G- | 4G方式上传 | ||||
| A05 | 0.5级精度 | ||||

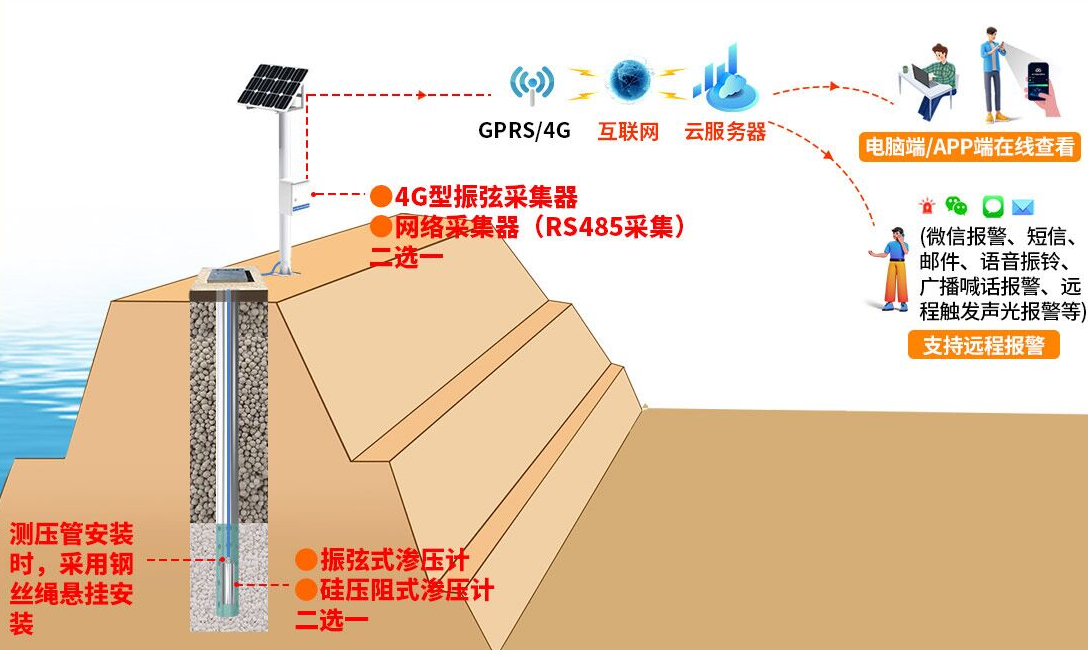

系统框架图

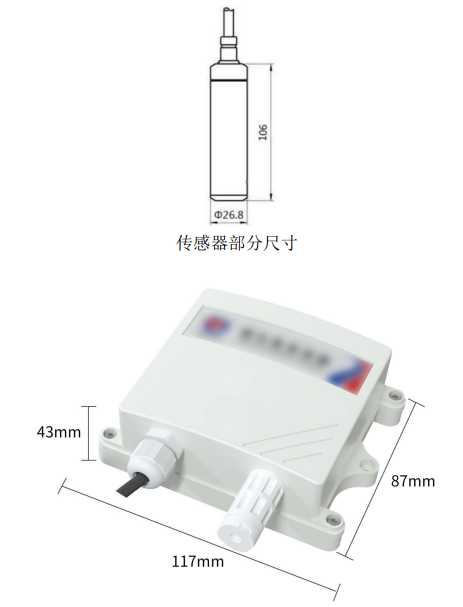

尺寸说明
安装说明

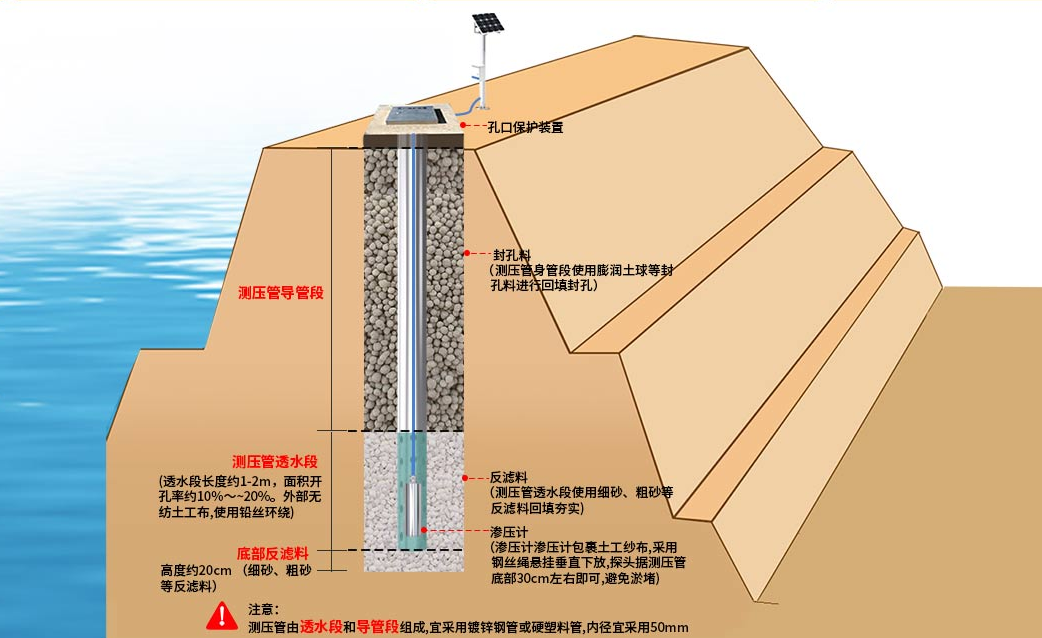

测压管安装
接口说明
线色 | 说明 | |
电 源 | 棕色 | 12-30VDC典型24V |
黑色 | 电源负 | |
通 信 | 绿色 | 485-A |
蓝色 | 485-B |
