孔隙水压力监测站
产品型号：RS-KXYL
孔隙水压力监测站由“振弦式/硅压阻式渗压计、网络采集器、太阳能供电系统、安装支架、电控箱”等部件组成。实时采集“设计高程的孔隙水压力”，实现数据在线监测、曲线分析、远程预警等功能。可有效评价地基土的允许承载力、预测道路冻害的严重程度、基坑涌水量的大小和坑壁稳定性，以及检验坝基、坝肩防渗处理的效果。
产品详情
产品概述
孔隙水压力监测站由“振弦式/硅压阻式渗压计、网络采集器、太阳能供电系统、安装支架、电控箱”等部件组成。可配备相应数据采集器，采集设计高程的孔隙水压力，基于RS485、4G、以太网、L0Ra等物联网通信技术，依托我司免费提供的云服务、APP客户端，实现远程在线监测、数据记录、曲线分析、远程告警、联动控制等多种物联网应用服务，被广泛应用于水库大坝、隧道、路基、边坡”等工程中的“孔隙水压力、渗流压力、浸润线高程监测。
功能特点
反极性保护和瞬间过电流过电压保护，符合EMI防护要求；
可温度自动补偿，温飘自动修正；
采用高品质导气线缆，可常年在水中浸泡，可长时间测量渗压；
过载及抗干扰能力強,经济实用稳定；
采用核心自动校正算法，可有效防止数值波动；
防护等级IP68；
传感器线长默认5米，可根据客户实际需求定制线。
技术参数
硅压阻式渗压计：
| 测量范围 | 0~1000kPa（可选） |
| 测量精度 | 0.5级精度（默认） |
| 输出信号 | 485信号、4G信号 |
| 温度漂移 | 0.03%FS/℃ |
| 供电电源 | 12-30VDC典型24V |
| 功耗 | 0.88W |
| 变送器元件耐温 | -40~80℃ |
| 适用环境 | 对不锈钢无腐蚀的测量环境等 |
| 防护等级 | IP68 |
振弦式渗压计：
| 工作温度 | -25℃~+60℃ |
| 温度精度 | ±0.5℃ |
| 默认线长 | 2m |
| 测量范围 | 0MPa －0.35MPa（其余量程可选） |
| 分辨力 | ≤0.08%F·S |
| 非线性度 | ≤2%F·S |
| 不重复度 | ≤0.5%F·S |
| 综合误差 | ≤2.5%F·S |
| 耐水压值 | 大于等于满量程的1.2倍 |
| 绝缘电阻 | ≥50MΩ |
| 防护等级 | IP68 |
产品选型
硅压阻式渗压计：
| RS- | 公司代号 | ||||
| SY200- | 渗压计200系列 | ||||
| 200- | 量程0-200kPa | ||||
| 400- | 量程0-400kPa | ||||
| 600- | 量程0-600kPa | ||||
| 800- | 量程0-800kPa | ||||
| 1000- | 量程0-1000kPa | ||||
| N01- | RS485输出 | ||||
| 4G- | 4G方式上传 | ||||
| A05 | 0.5级精度 | ||||
振弦式渗压计：
| RS- | 公司代号 | |||
| ZX- | 振弦式传感器 | |||
| ZXT- | 振弦式传感器+温度测量 | |||
| SYJ- | 渗压计 | |||
| 1 | 1代壳体 | |||

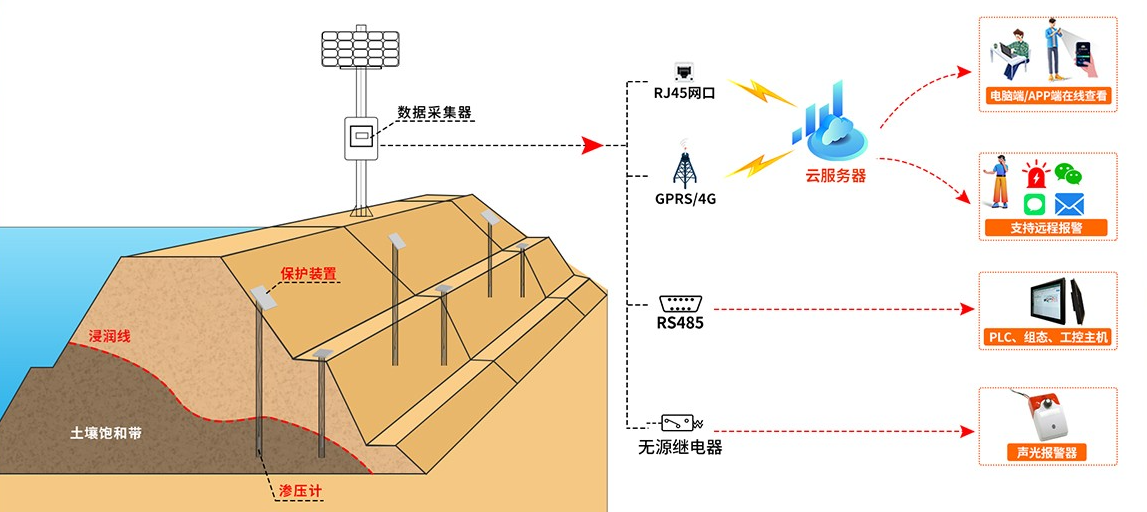

系统框架图

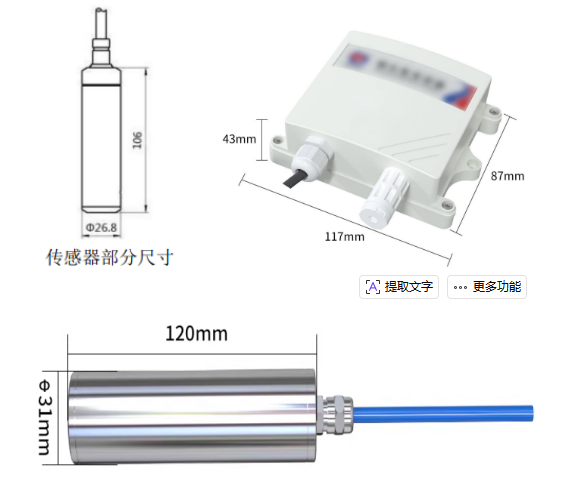

尺寸说明

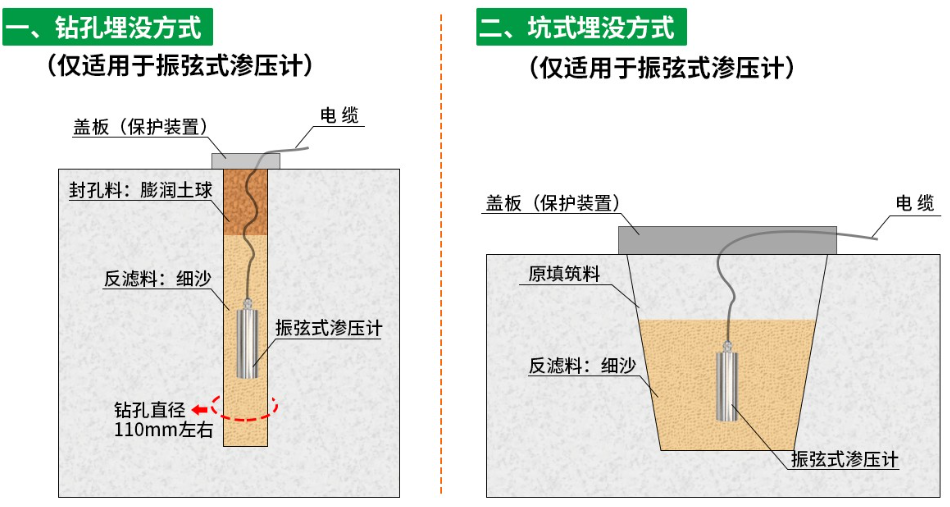

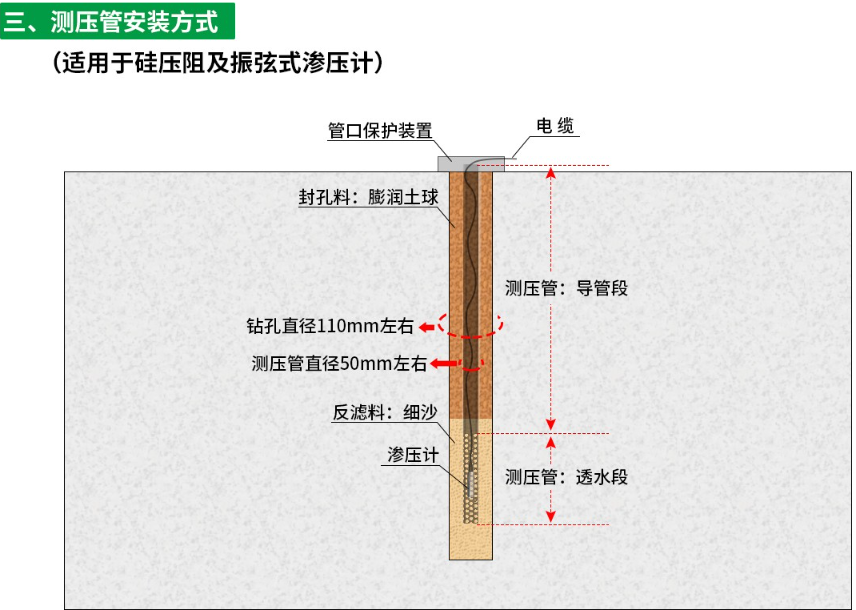

安装说明
