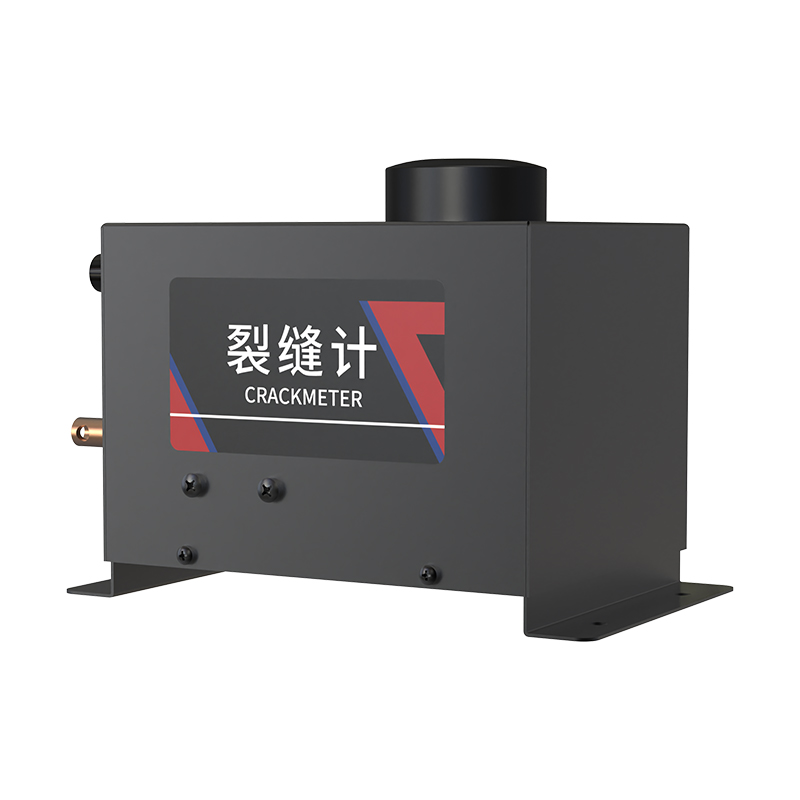

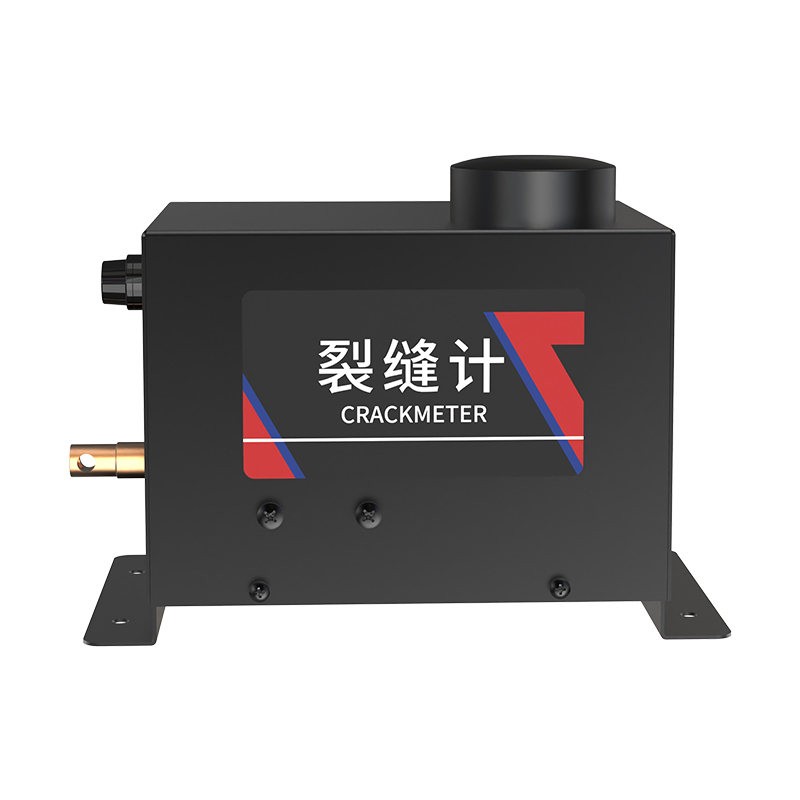

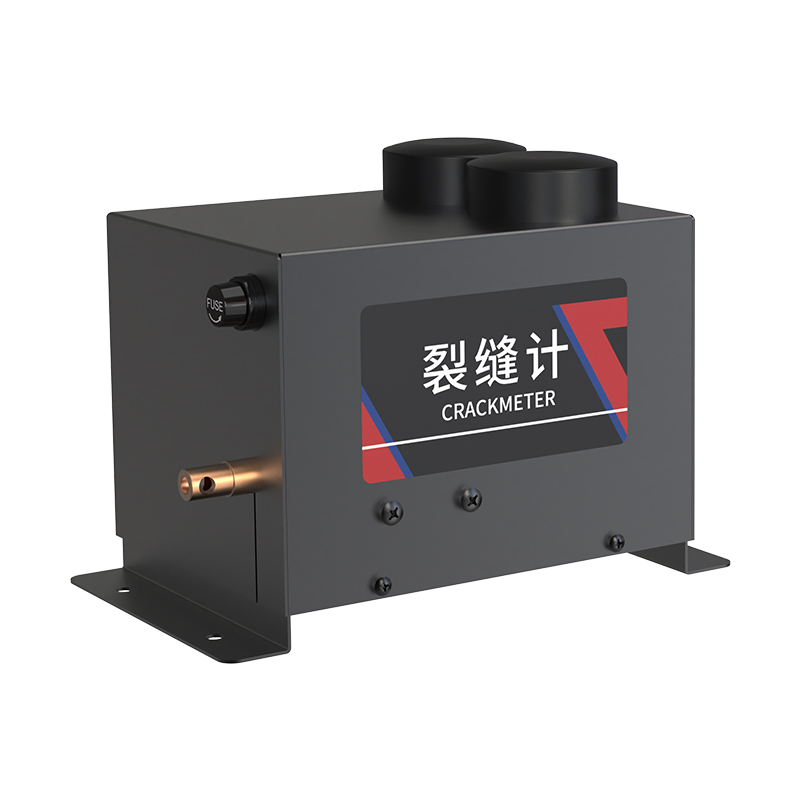

裂缝计

产品型号：RS-LSLF/LGLF

裂缝计是一种专门用于监测结构物（如桥梁、大坝、建筑物、隧道等）裂缝宽度变化和倾斜角度的位移测量设备。该设备通过拉绳/拉杆的伸缩来测量裂缝的位移，并将机械位移转换为电信号输出，通过4G、NB-IoT、LoRa无线通信方式将测量数据上传到我公司提供的云平台或用户自有平台。具有结构简单、安装方便、稳定性好等特点。

产品详情

产品概述

随着现代工程结构的复杂性和规模不断增加，对结构物的安全性、稳定性和耐久性提出了更高的要求。裂缝作为结构物常见的损伤形式之一，其发展往往预示着潜在的安全隐患。

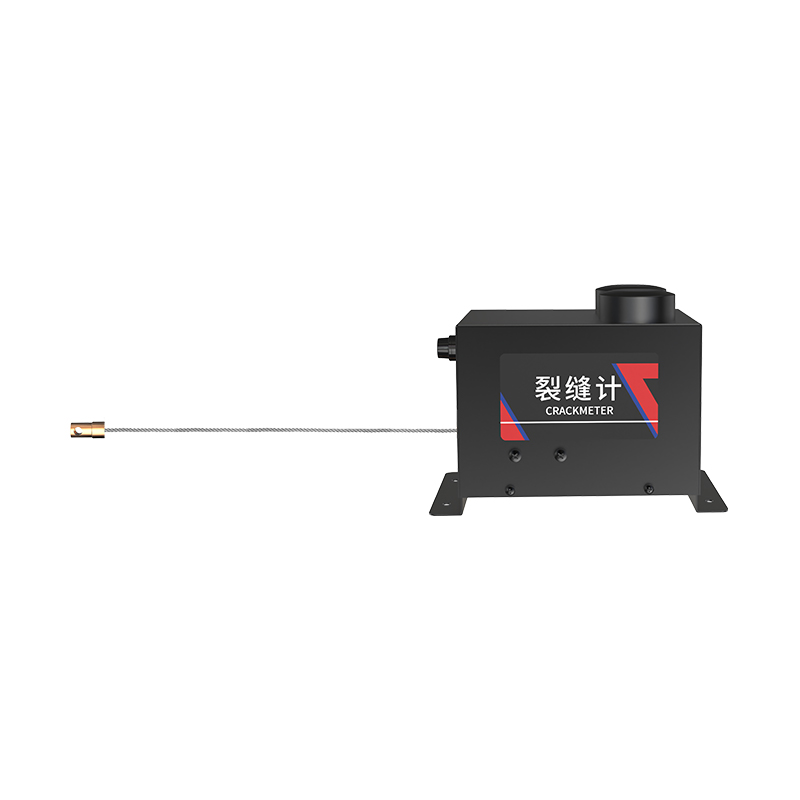

拉绳式裂缝计通过拉绳的伸缩来测量裂缝的位移，并将机械位移转换为电信号输出，适用于长期监测和实时数据采集。拉绳式裂缝计具有结构简单、安装方便、稳定性好等特点。

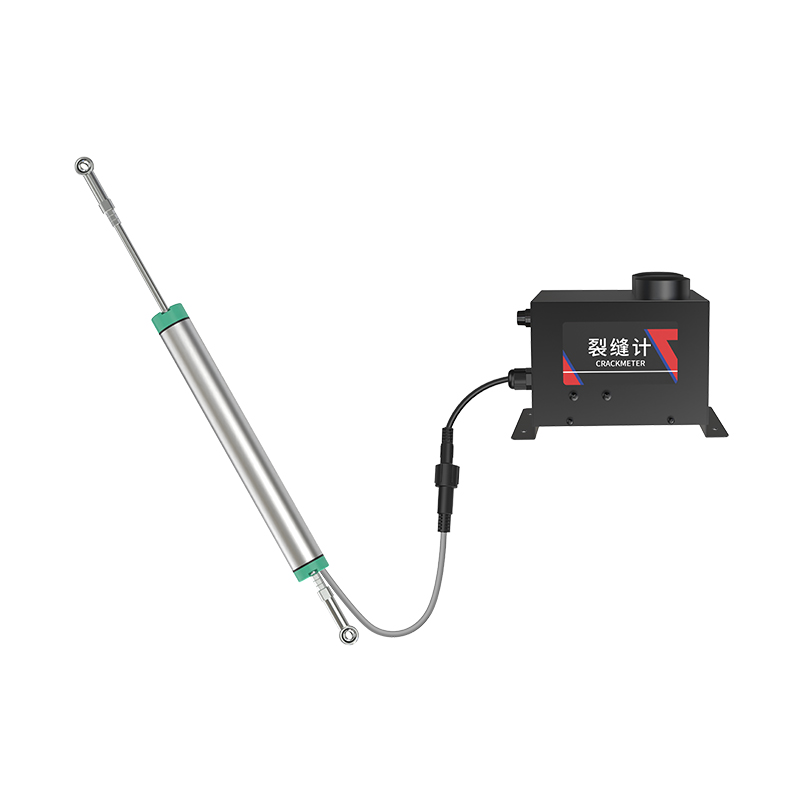

拉杆式裂缝计通过拉杆的伸缩来测量裂缝的位移，并将机械位移转换为电信号输出，适用于长期监测和实时数据采集。拉杆式裂缝计具有结构简单、安装方便、稳定性好等特点。

功能特点

设备采用低功耗设计。

可实时检测裂缝变化和安装位置的倾斜角度,及时输出告警信息。

传感器拉绳部分为钢丝绳表面涂塑，保证韧性高且长时间不受环境腐蚀。

传感器部分为铝合金外壳，密封性好防雨水长时间不受环境腐蚀。

前后鱼眼铰接自由安装，方便快捷。

设备唯一 8 位地址，易于管理识别，可搭配我公司提供的多种软件平台。

设备参数通过手机蓝牙配置，简单方便。

技术参数

拉绳式：

供电	内置电池供电
数据上传	4G上传数据、NB-IoT网络上传（中国移动，中国电信）、LoRa无线通信
设备功耗	4G：7.6mW NB：7.2mW LoRa：7.4mW
裂缝测量范围	0~1000mm
裂缝测量精度	0.2%
裂缝测量分辨率	0.1mm
倾角测量范围	X轴-180°~180°，Y轴-90°~90°
倾角测量精度	静态精度0.1°、动态精度±0.5°
倾角测量分辨率	0.01°
上传间隔	NB/4G：8h（可修改） LoRa：默认60min上传一次，最短上传间隔可设置1min
工作温度	-35~60℃
工作湿度	≤95%

拉杆式：

供电	内置电池供电
数据上传	4G上传数据、NB-IoT网络上传（中国移动，中国电信）、LoRa无线通信
设备功耗	4G：7.8mW NB：7.5mW LoRa：7.6mW
裂缝测量范围	0~100mm
裂缝测量精度	0.05%
裂缝测量分辨率	0.1mm
倾角测量范围	X轴-180°~180°，Y轴-90°~90°
倾角测量精度	静态精度0.1°、动态精度±0.5°
倾角测量分辨率	0.01°
上传间隔	NB/4G：8h（可修改） LoRa：默认60min上传一次，最短上传间隔可设置1min
工作温度	-35~60℃
工作湿度	≤95%

产品选型

RS-						公司代号
	LGLF-					拉杆式裂缝计
	LSLF-					拉绳式裂缝计
		DC-				电池供电
			NB-			NB-IoT 网络上传
			4G-			4G上传
			LORAH-			LoRa无线通信，支持LORA中继转发
				100-		100mm量程（拉杆式）
				1000-		1000mm量程（拉绳式）
					1	一代壳体

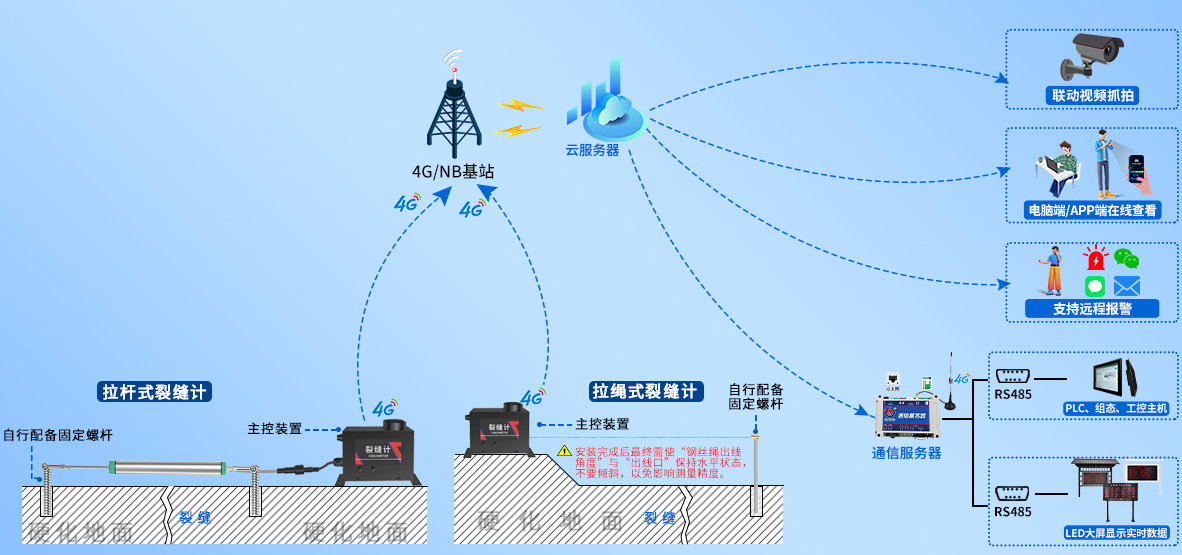

系统框架图

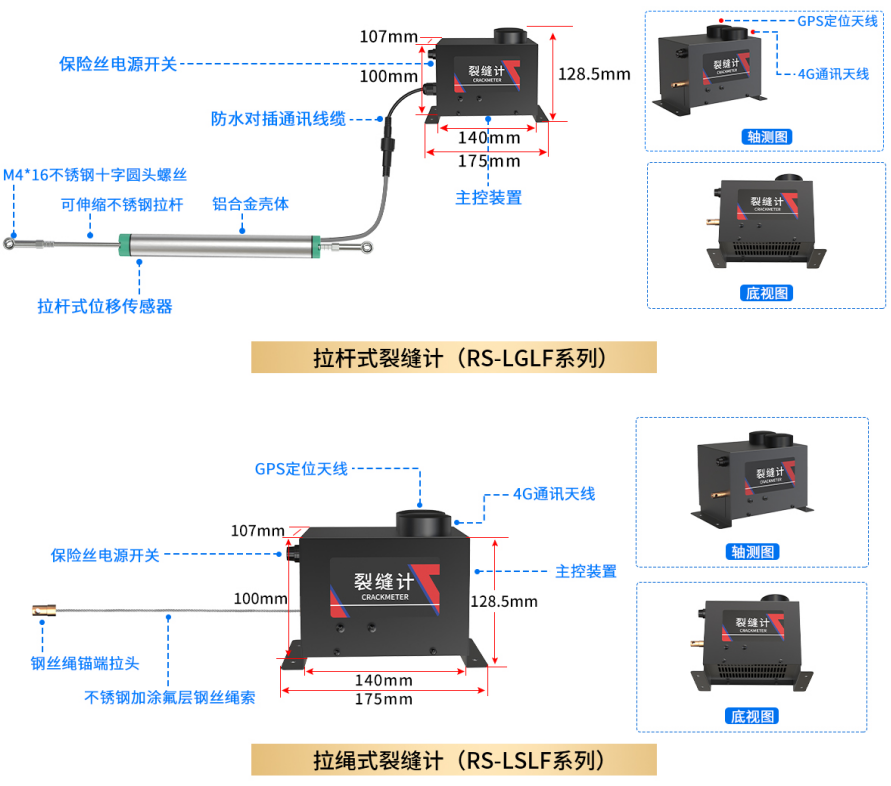

尺寸说明

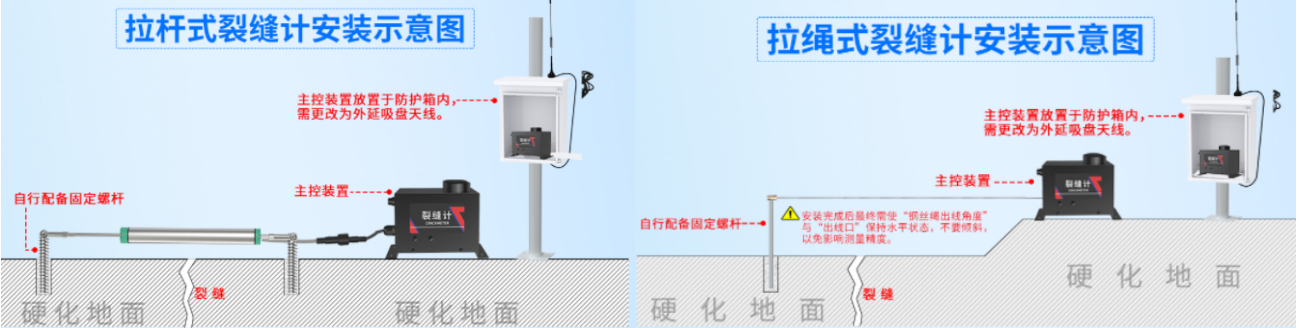

安装说明

1.安装位置硬化

在安装前务必使用水泥或硬质介质将监测位置硬化，硬化处理可以使安装位置更加平整均匀、紧实稳定，减少安装位置表面条件变化对测量结果的影响。

2.安装传感器

①拉杆式裂缝计

拉杆式位移传感器在安装前，依据裂缝宽度，将拉杆拉出适当长度，使传感器可横跨裂缝两端进行安装。

鱼眼安装孔直径为4mm，用户可依据现场安装环境自行配备m4螺丝或其他固定材料。

②拉绳式裂缝计

拉绳式位移传感器在安装时，依据裂缝宽度，将钢丝绳锚端拉头固定在出现裂纹或疑似坍塌的一侧，将主控装置安装在对面一侧，使传感器可横跨裂缝两端进行安装。

用户可依据现场安装环境自行配备螺钉固定钢丝绳锚端拉头。

3.主控装置

主控装置由膨胀螺丝固定（我公司配送），注意主机安装时不要底部朝上，防止进水。

主控装置若安装于防水箱内，需将GPS或4G天线更改为外延天线。

4.记录更新初始位置
