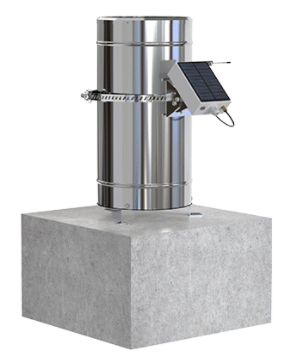

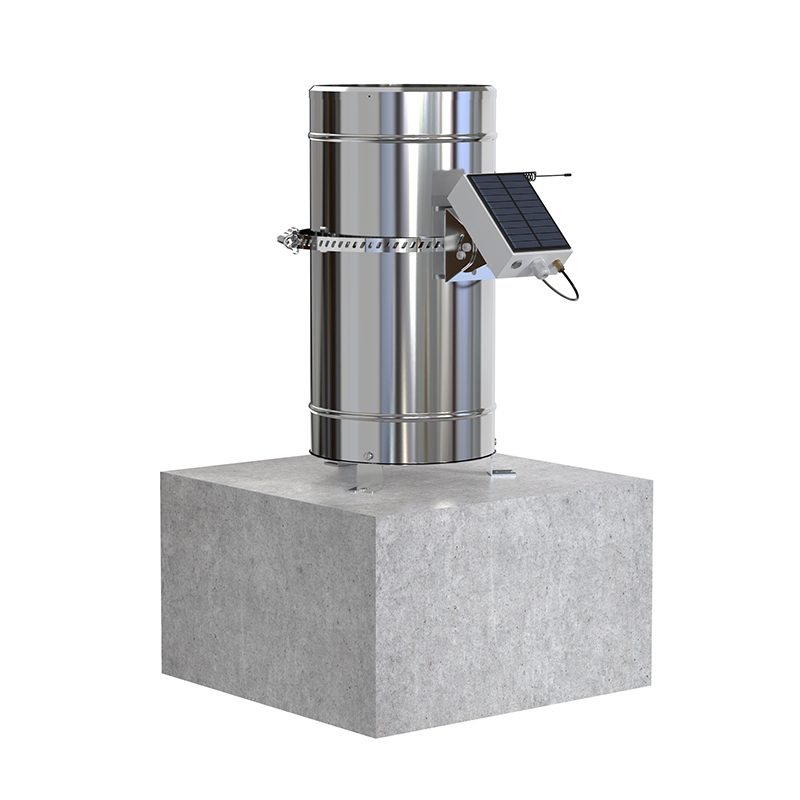

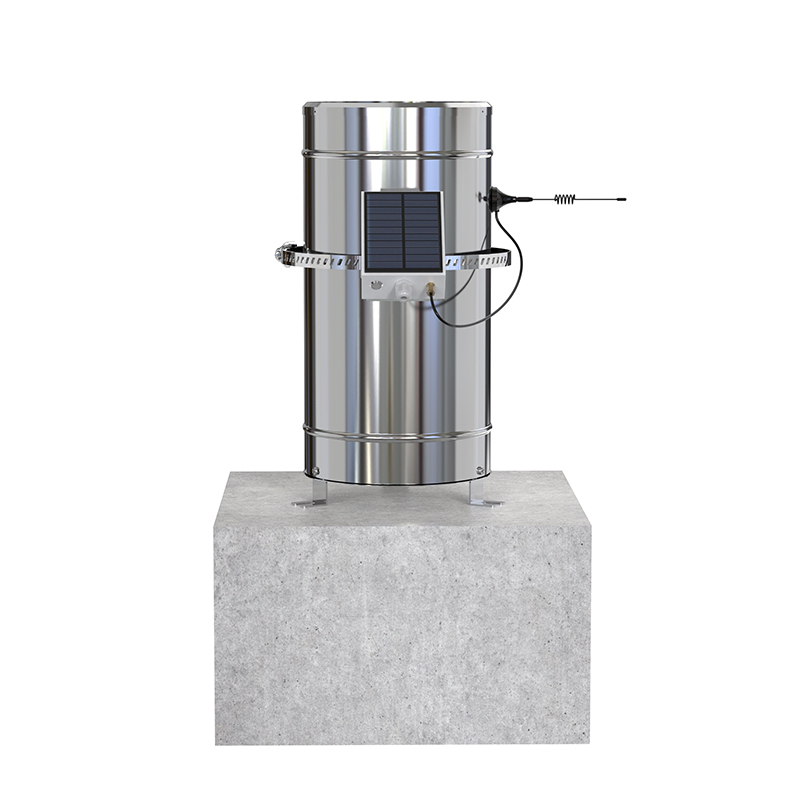

产品概述

无线报警雨量监测站可通过数据线连接脉冲式输出雨量计，将采集到的脉冲信号转换成对应雨量上传至我公司提供的免费平台或者客户自己的服务器。可通过网页端、手机 APP 进行查看数据，且可以短信、邮件推送超限报警，设备离线等重要通知，而且可以储存历史数据、报警数据，自由分配查看数据权限等功能，实现对现场环境的智能监测。

功能特点

可选择 LoRa 数据上传方式，采用无线扩频通信技术，传输距离可达视距3000m，搭配LORA 网关使用，实现自组网减少运营商流量消耗。

可选择 4G 数据上传方式，支持中国移动，中国联通，中国电信等运营商。

免费提供平台方便客户远程查看设备实时数据、历史数据。

设备内置可充电大容量锂电池，设备自带太阳能板有光即可充电。

采用喷塑钣金外壳，防腐蚀，自带屏蔽，抗干扰能力强。

设备正常安装，可常年工作于室外。

设备支持连接脉冲雨量计，对脉冲信号进行采集，支持设置脉冲当量计算雨量值。

可自行设置下方设备的供电时间。

设备支持远程升级，支持进行个性化配置。

设备支持蓝牙配置，配置简单。

技术参数

通信方式	LoRa/4G/NB（三选一）
LoRa通信距离	视距3000m
供电	内置可充电锂电池，自带太阳能板（1W）充电
电池参数	电池电压：3.7V（标称电压），电池总容量：4000mAh
续航时间	30天
续航测试条件	环境温度25℃、环境湿度45%RH，默认参数，不充电，负载（负载功耗1W，负载不同续航时间不同）
电池充电时间	50小时（太阳能板保持满功率输出）
485供电电压输出	12V
485供电最大功率	4W（支持定制）
设备元件耐温及湿度	-20℃~+60℃，0%RH~95%RH （非结露）
设备配置	蓝牙配置，提供中性配置软件

产品选型

RS-					公司代号
	YMDT-				无线485数据采集器（太阳能供电款）（可充电电池，设备自带太阳能板）
	YMDTP-				无线485数据采集器（可充电电池，设备自带太阳能板，32通道采集，仅支持-4G选型）
	YPDT-				无线脉冲雨量计采集器，搭配脉冲雨量计使用。（可充电电池，设备自带太阳能板）
		LORAH-			LoRa无线通信，搭配支持LORA中继方案的网关使用
		NB-			NB数据上传
		4G-			4G数据上传
			2-		2型外观
				BG200	壁挂抱杆安装，抱箍适用直径范围190-210mm（仅适用于二型外观）

系统框架图

尺寸说明

安装说明

制作安装基础

室外地面和屋顶安装时，应按照图尺寸及要求制作水泥安装基础，水泥基础上平面应为水平状态。水泥安装基础的尺寸一般为高度不小于30cm 的40cm×40cm的方形基座或直径为 40cm 的圆形基座。要求仪器的承雨口高度距地平面的距离为70cm，并且保证仪器器口周围 3～5 米之内不允许有高于仪器承雨口的遮蔽物。

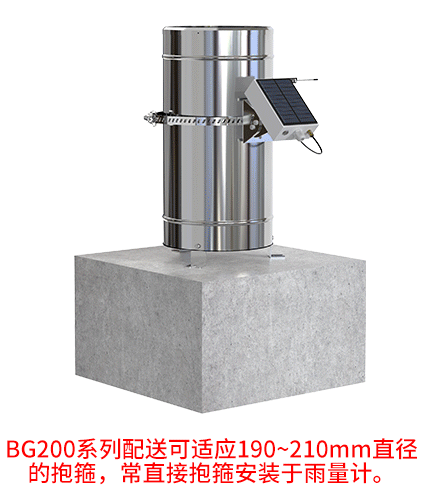

抱箍安装

BG200系列配送可适应190~210mm直径的抱箍，常直接抱箍安装于雨量计。

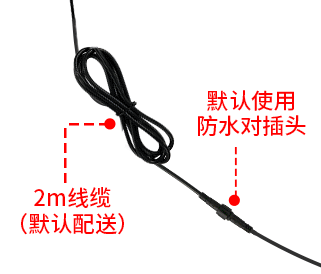

接口说明
