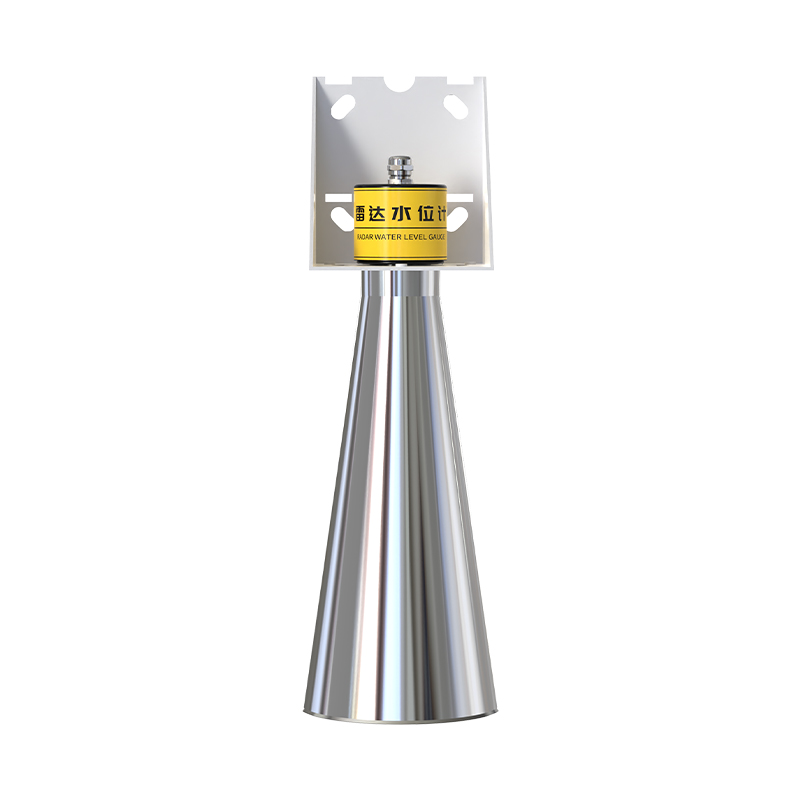

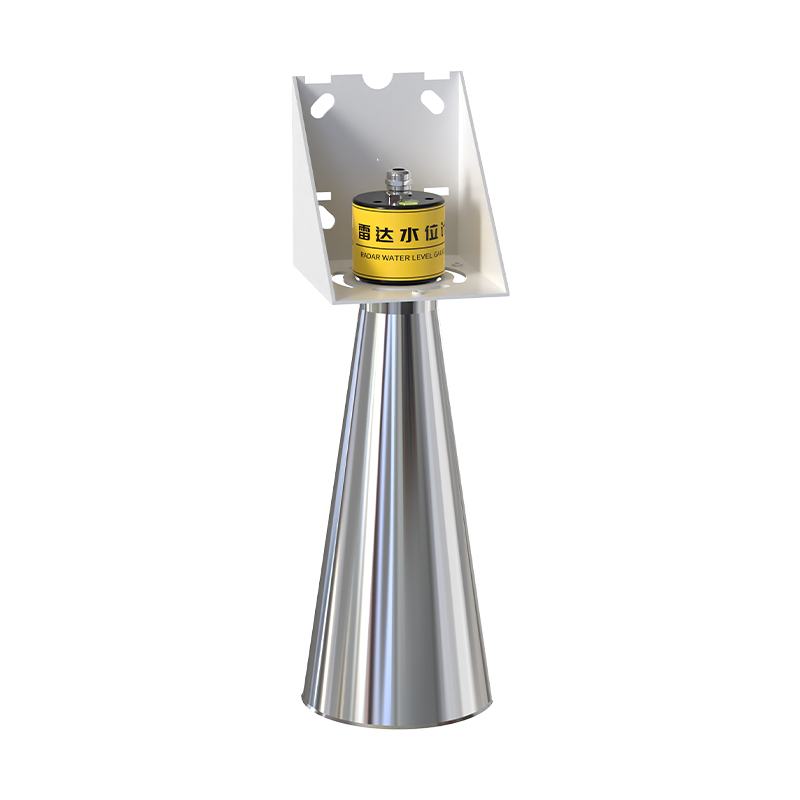

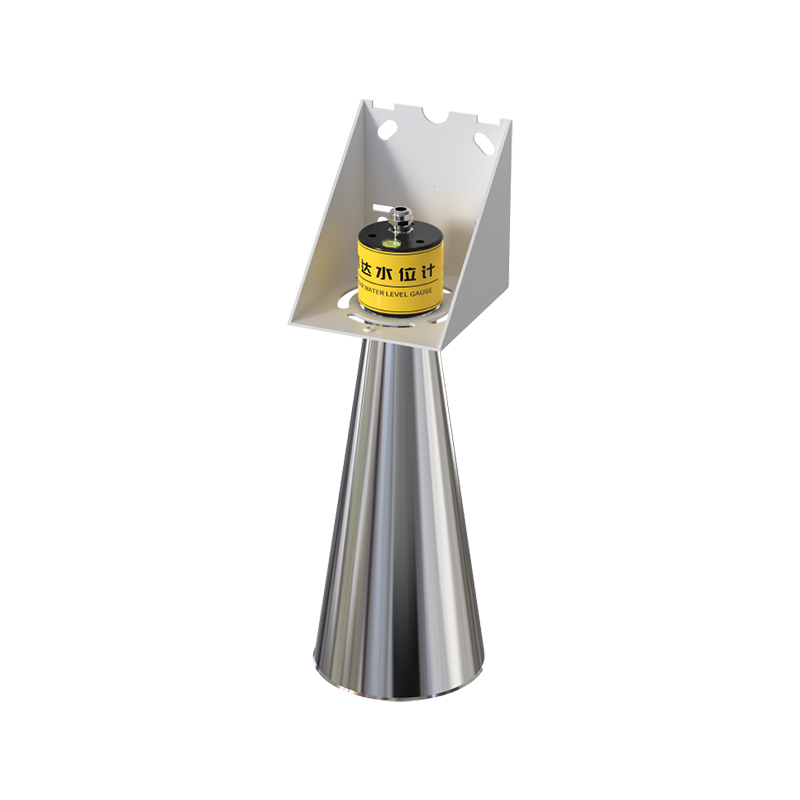

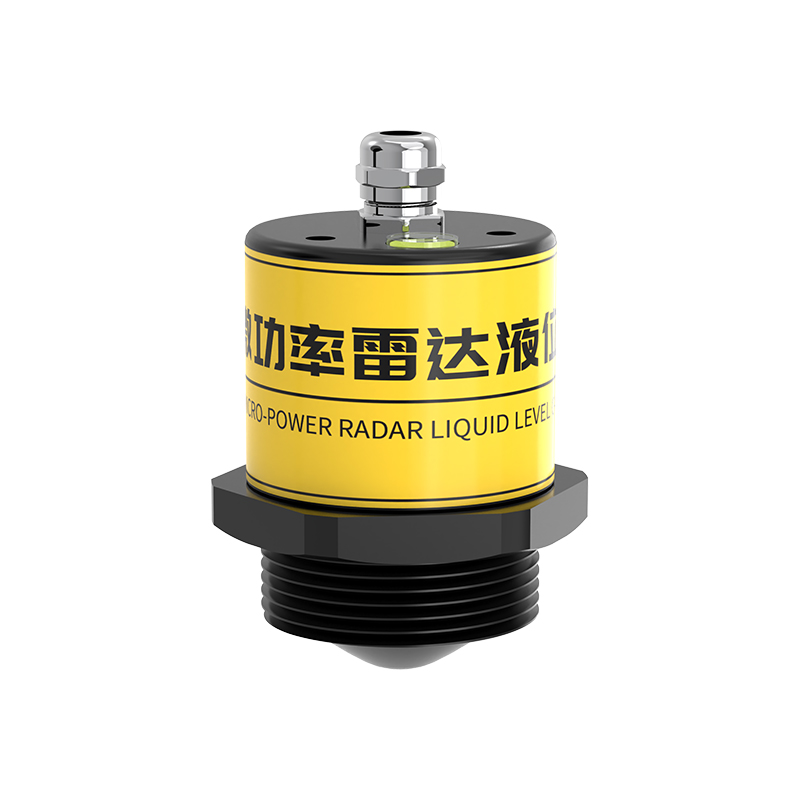

雷达水位计
产品型号：RS-RAD-N01-1/1L
雷达液位计系列产品，是指工作在77-79GHz的调频连续波(FMCW)雷达产品。通过向液体表面发送雷达波速，并接收反射回来的雷达波速，测量波速传播的时间差，从而计算出液面的高度。解决了投入式液位计易受泥浆淤堵的典型问题，且不受温、湿、风、压”等气象条件的影响，可全天候稳定工作。
产品详情
产品概述
雷达水位计系列产品，是指工作在 77-79GHz 的调频连续波(FMCW)雷达产品。产品最大量程可以达到 70m, 盲区在 10 cm 以内。由于它工作频率更高， 带宽更大，测量精度更高。产品提供支架的固定方式，配合本公司水雨情立杆、 主机使用。
功能特点
基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。
工作带宽大，使产品拥有更高的测量分辨率与测量精度。
最窄8°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。
一体化透镜设计，体积精巧，便于安装
功耗低，寿命时间长。
技术参数
| 供电 | DC10-30V |
| 最大功耗 | 0.6W |
| 发射频率 | 77GHz~79GHz |
| 测量范围 | 0.15 m ~65m |
| 分辨率 | 1mm |
| 测量精度 | ±1mm@（4m，40%RH，25℃） |
| 波束角 | 8° |
| 变送器元件耐温及湿度 | -40℃~+80℃，0%RH~95%RH （非结露） |
| 通讯协议 | RS485输出 |
| 防护等级 | IP67 |
产品选型
| RS- | 公司代号 | |||
| RAD- | 雷达监测 | |||
| N01- | 485接口输出 | |||

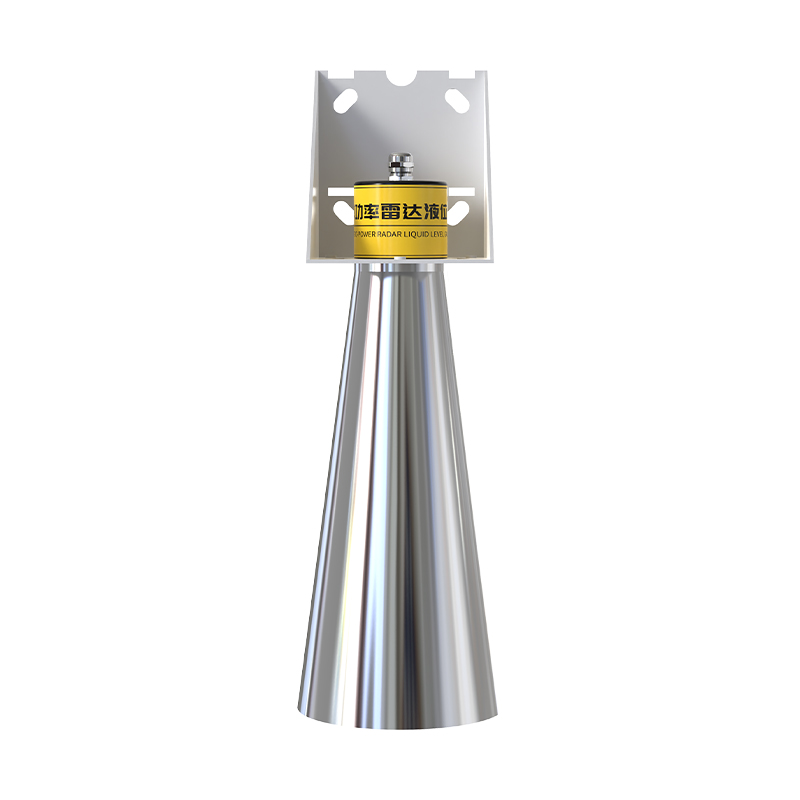

| 1 | 雷达水位计带喇叭口 | |||

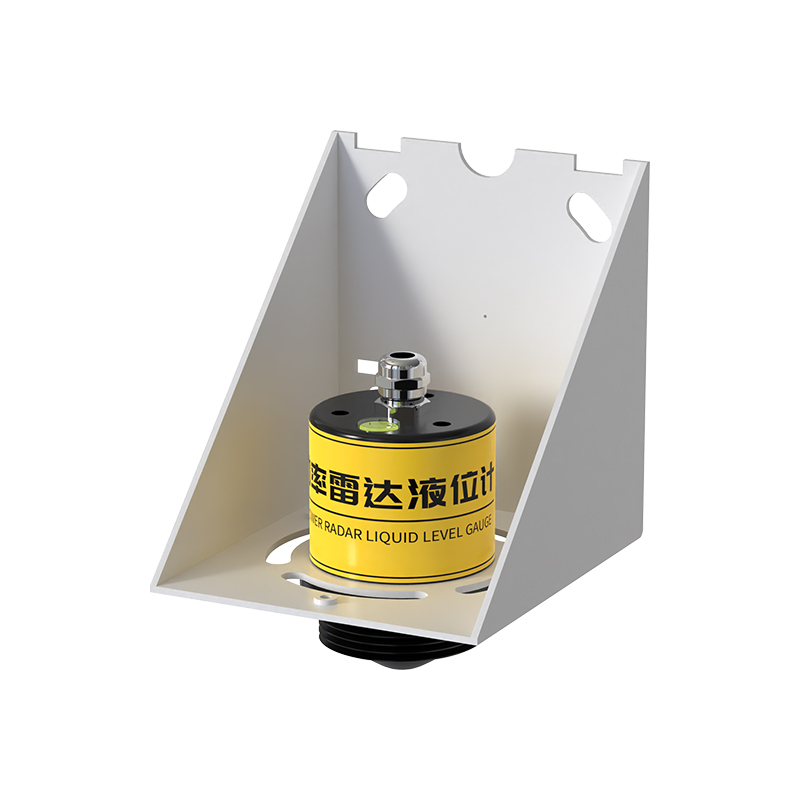

| 1L | 雷达水位计 | |||

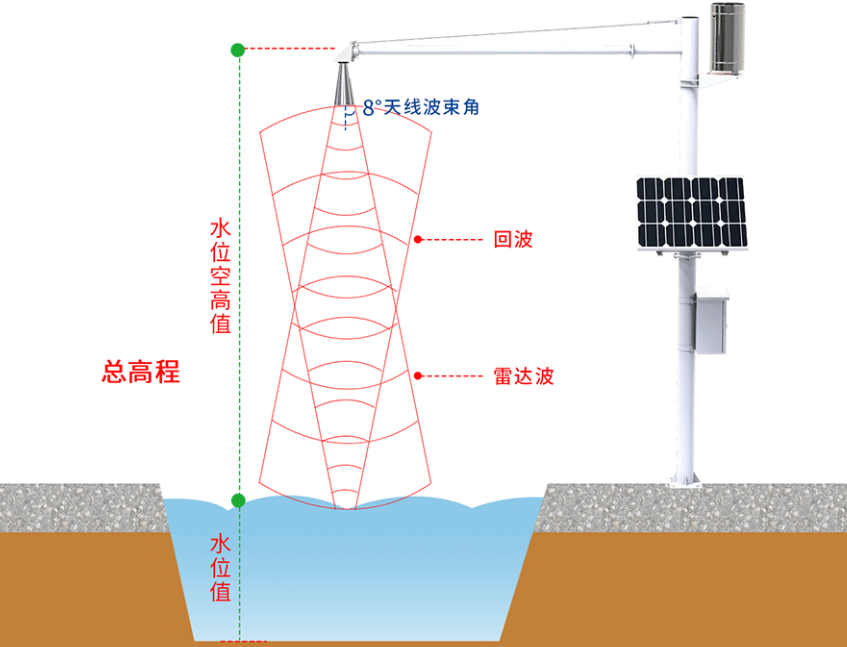

系统框架图

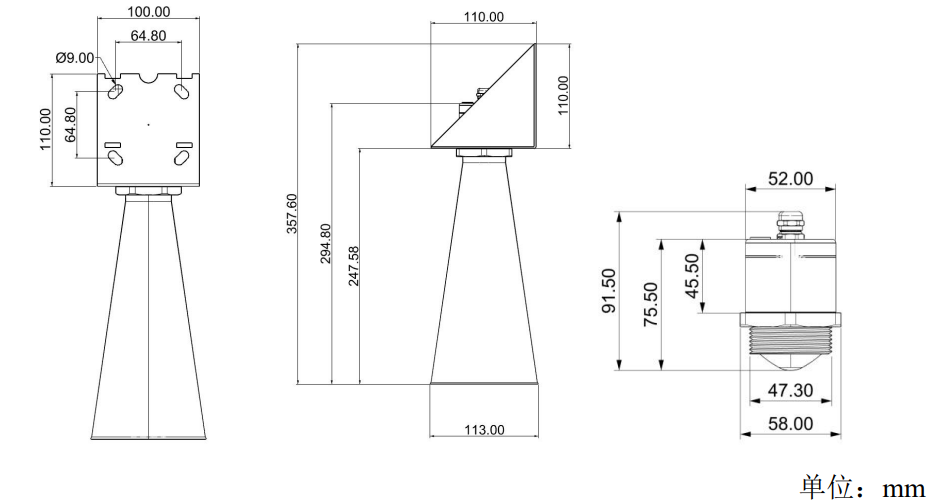

尺寸说明

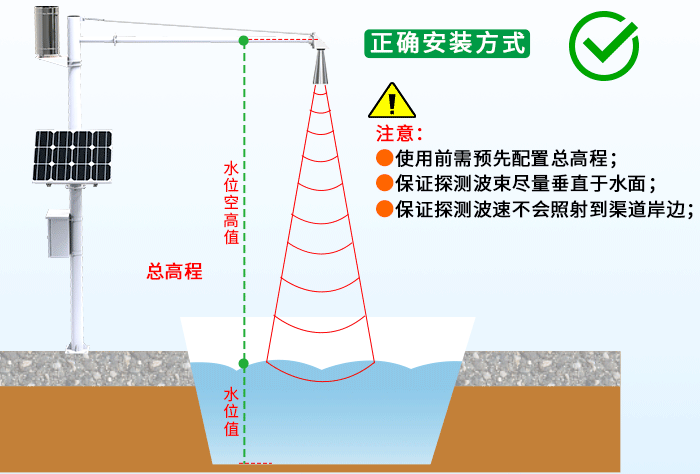

安装说明
（1）保证仪表垂直于水面。
（2）避免发射波束照射到干扰物，产生虚假回波。
接口说明
线色 | 备注 | |
电源 | 棕色 | VCC |
黑色 | GND | |
通信 | 黄色 | 485-A |
蓝色 | 485-B |
