电容式液位计（485型）
产品型号：RS-CYW-N01-1
射频导纳原理的电容式液位计是一款用于监测液体储罐液位的设备。它能够实时测量储罐中的液位高度，并将数据传输给操作员或管理人员，以便及时调整液位控制策略。设备整体采用不锈钢，防水等级IP68，防腐蚀，抗干扰能力强，外壳防尘防水，可常年工作于恶劣工业环境。
产品详情
产品概述
射频导纳原理的电容式液位计是一款用于监测液体储罐液位的设备。它能够实时测量储罐中的液位高度，并将数据传输给操作员或管理人员，以便及时调整液位控制策略。设备整体采用不锈钢，防水等级 IP68，防腐蚀，抗干扰能力强，外壳防尘防水，可常年工作于恶劣工业环境。
设备通过射频导纳传感器实时测量液位，确保液位处于安全范围。将液位数据通过485上传至我公司免费的本地平台，方便查看和管理。平台可设置报警值，当液位异常（如过高或过低）时，可自动发送报警信息，提醒用户及时处理。也可通过选配主机上传云平台关联我公司阀门等控制设备精准调节液位，避免溢出或缺液现象，助于提高生产安全性和资源利用率。
该设备广泛应用于汽油、柴油、液压油的油位测量以及其他弱腐蚀性液体的液位测量，帮助用户实现智能化监控，提升操作效率和产品质量。
功能特点
采用高品质不锈钢外壳，可常年在水或者油中浸泡。
可通过手机或电脑端配置参数方便快捷。
结构简单、可靠性高，维护方便。
标定简单快捷、易于使用。
技术参数
| 供电 | DC7-30V |
| 最大功耗 | 0.6W |
| 量程 | 默认0.3m，其他量程定制 |
| 精度 | I级 |
| 变送器元件耐温及湿度 | -40℃~+80℃，0%RH~95%RH （非结露） |
| 承压范围 | -0.1~16MPa |
| 温度漂移 | ≤0.02%FS/℃（在-40℃~+80℃） |
| 长期稳定性 | 0.1FS%/年 |
| 防护等级 | IP68 |
| 固定方式 | 螺纹安装M20*1.5或法兰安装 |
| 通讯协议 | RS485输出 |
产品选型
| RS- | 公司代号 | ||||
| CYW- | 电容式液位 | ||||
| N01- | 485（ModBus-RTU） | ||||
| 1- | 壳体 | ||||
| 30 | 量程30cm | ||||
| 999 | 定制量程 | ||||

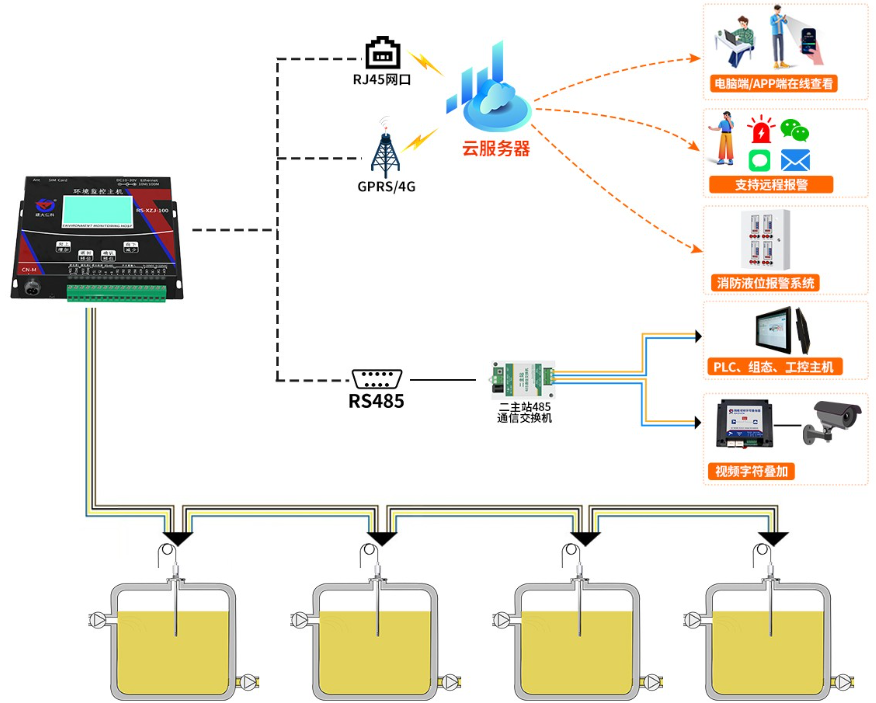

系统框架图

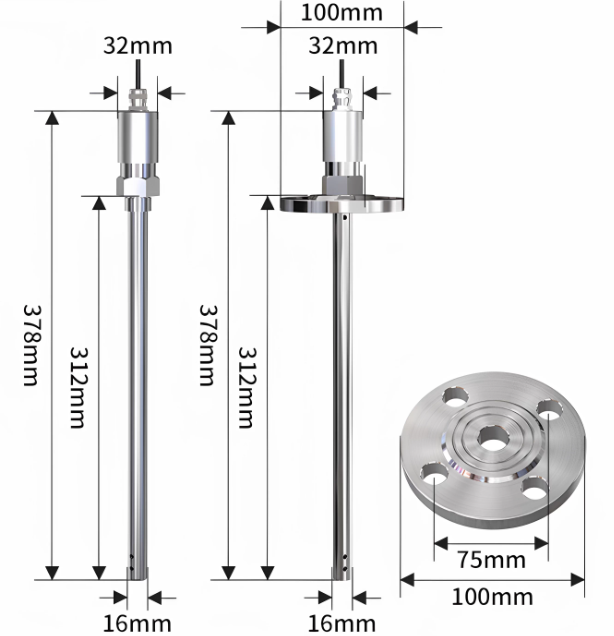

尺寸说明

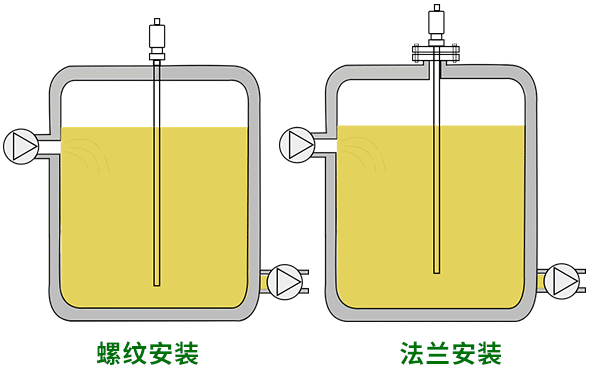

安装说明
支持“螺纹安装(M20*1.5)、法兰安装”两种方式
安装于“金属、非金属罐体”的顶部/侧面/底部，安装时需与罐体安装面保持水平，以保证对罐体内水位的正常测量。
竖向安装时，设备应避免安装于罐体边缘位置，防止罐体倾斜导致的测量偏差。
接口说明
线色 | 备注 | |
电源 | 棕色 | 电源正 |
黑色 | 电源负 | |
通信 | 黄色 | 485-A |
蓝色 | 485-B |
