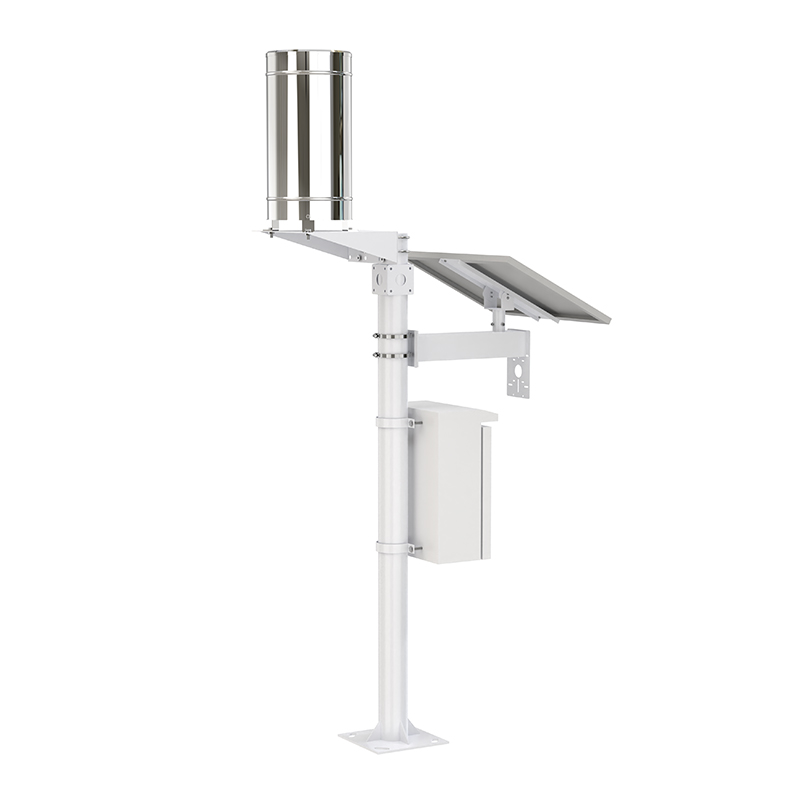

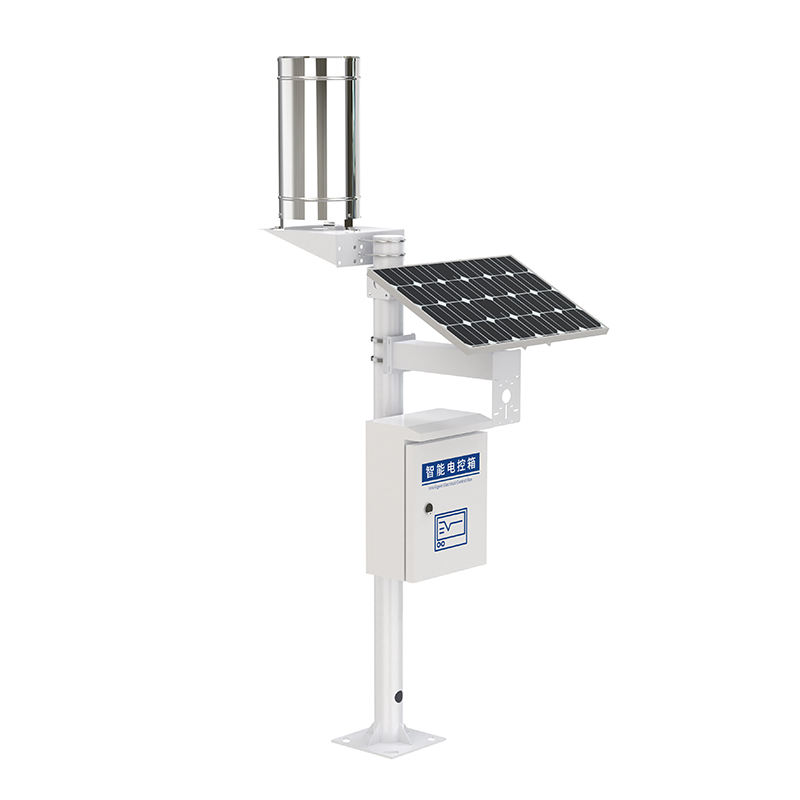

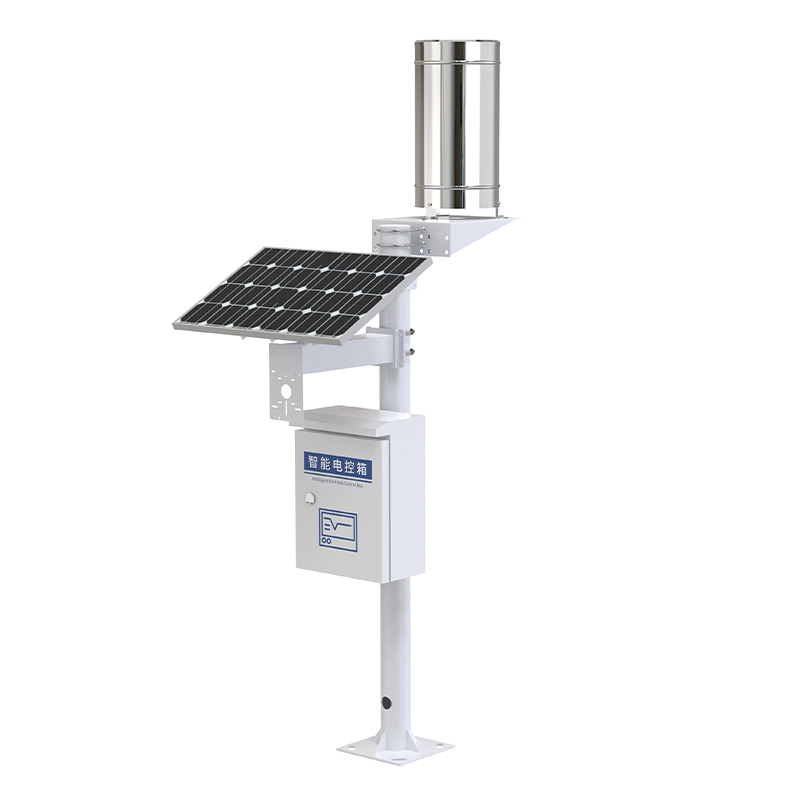

一体化雨量监测站
产品型号：RS-YLJCZ
一体式雨量监测站集成翻斗式雨量计、数据采集主机、立杆支架、电控箱、太阳能供电系统等部件，可监测当天降雨量、瞬时降雨量、昨日降雨量、总降雨量、小时降雨量、上个小时降雨量、24小时最大降雨量、24小时最大降雨时段、24小时最小降雨量、24小时最小降雨时段等十项雨量数据。提供免费云平台，支持二次开发。
产品详情
产品概述
一体式雨量监测站集成翻斗式雨量计、数据采集主机、立杆支架、电控箱、太阳能供电系统等部件，集降水实时监测、数据实时显示、多方报警功能于一体的监控系统。

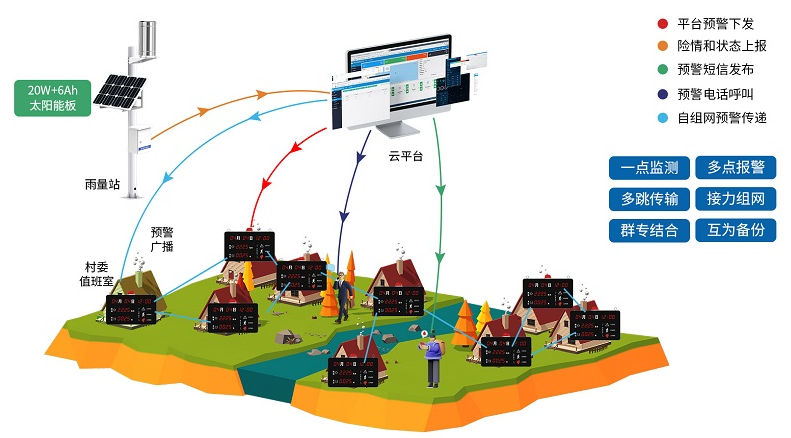

系统会实时监测降雨数据，并将数据通过4G方式实时上传至环境监控云平台，而后通过4G无线组网将雨量数据和报警信息下发给不同居民家中的入户报警器，真正实现“一处监测，多户报警”。
功能特点
支持市电与太阳能双供电，保证设备在恶劣的情况下也可以正常不间断工作。
1路RJ45网口（高级版），可将气象监测数据上传至远端监控软件平台。
1路多功能GPRS通信接口，只需插入一张手机卡便可将数据上传至远端监控软件平台。
1路ModBus-RTU从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件。
可外接 1 路翻斗式雨量计，可采集累计雨量、瞬时雨量、昨日雨量、当前雨量。
设备唯一 8 位地址，易于管理识别，可搭配我公司提供的多种软件平台。
技术参数
| 参数名称 | 范围或接口 | 说明 | |
| 供电 | 外部电源供电 | 220V AC交流电 | |
| 双供电 | 支持220V市电与太阳能板双供电 （优先市电供电，当市电断电后太阳能供电系统提供供电，设备正常工作不会间断） | ||
| 太阳能供电 | 配套我公司太阳能供电系统 | ||
| 数据上传通信接口 | 4G | 通过4G方式上传数据 | |
| RJ45网口 | 通过网口方式上传数据 （标准版、多功能版和4G上传方式无法共存） | ||
| ModBus-RTU 从站接口 | 支持外部设备通过ModBus-RTU协议问询气象站中的数据。 | ||
| 数据采集通信接口 | 主RS485接口 | 能够采集485接口的变送器的数据，最长通信距离≥1500m | |

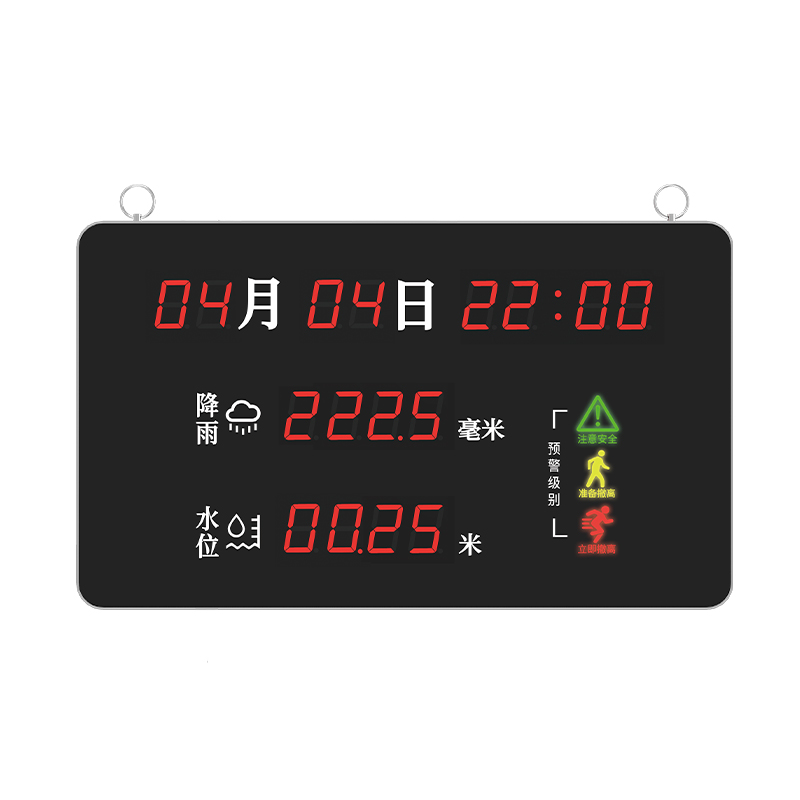

| 点阵LED屏显示接口 | LED屏显示接口 | 标准版：默认搭配96*48点阵的室外屏 高级版、多功能版：最大可搭配1024*256点阵的LED屏 | |
| 继电器输出 | 标准版： 继电器输出 | 继电器干接点输出 | 继电器容量：250VAC/30VDC 5A 可用作远程控制，默认一路继电器输出，两路继电器输出选配 |
| 高级版： 2路继电器输出 | 继电器干接点输出 | 继电器容量：250VAC/30VDC 5A 本继电器可关联到任意通道的上下限，用作报警或自动控制。 | |
| 多功能版： 2路继电器输出（最多选配32路继电器） | 继电器干接点输出 第1路有源 第2路无源 | 继电器容量：250VAC/30VDC 5A 可用作远程控制或自动控制 | |
| 1路翻斗式雨量计脉冲信号输入 | 采集开关量脉冲信号进行雨量计量 | 默认脉冲当量：0.2mm 可上传瞬时雨量、日雨量、当前雨量及累计雨量值。 （标准版默认采用第二路开关量作为雨量计输入， 多功能版默认采用第一路开关量作为雨量计输入，高级版默认采用第四路开关量作为雨量计输入） | |
| 1路直流电压采集 （高级版） | 采集量程0-100V | 采集精度±0.1V，输入阻抗≥100kΩ 可设置转换系数 | |
| 3路4-20mA电流信号采集 （高级版） | 4-20mA电流信号采集 | 采集分辨率3000 输入阻抗≤120kΩ 可设置转换系数 | |
| 1路水浸检测信号 （高级版） | 可进行漏水检测 | 标配漏水电极，用户也可选漏水绳，最长可达30m | |
| 4路开关量信号输入 （高级版） | 可检测干接点通断状态 | 外接无源干接点，响应时间≤0.2s | |
| 网口数据上传间隔 | 1s~65535s | 数据上传间隔1s~65535s可设，默认5s | |
| 4G数据上传间隔 | 20s~65535s | 数据上传间隔20s~65535s可设（默认300s） | |
产品选型
RS- | 公司代号 | ||||
YLJCZ | 一体式雨量气象站 | ||||
M6- | 固定式膨胀螺丝安装立杆(1.3米高) | ||||
DC-12- | 太阳能电池板加蓄电池供电 | ||||
Y- | 220V交流电源供电 | ||||
ETH- | 以太网方式上传（QXZM无此选型） | ||||
4G- | 4G上传 | ||||
系统框架图

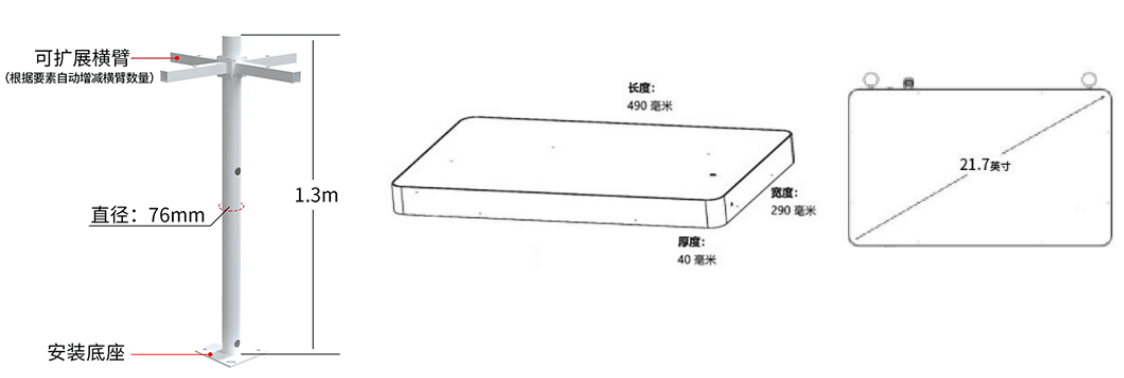

尺寸说明
安装说明
接口说明

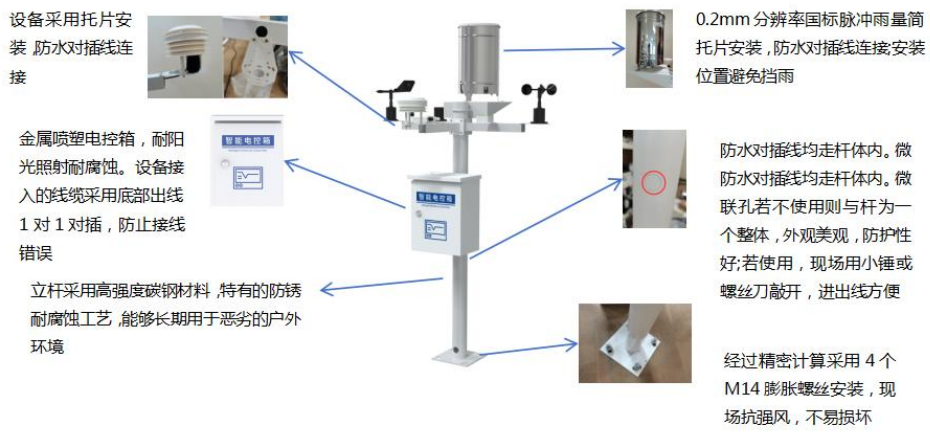

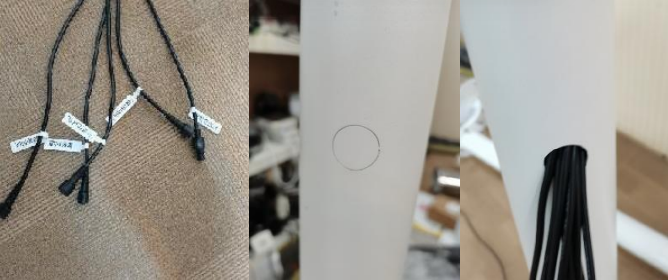

一对一接线方式：此接线方式在立杆内部走线，每台设备都配有2.5 米延长线，延长线的公头母头均贴有线标，用户按线标将延长线公头与设备连接，另一端穿过支架放进立杆内部；立杆安装配电箱的部位做有微联孔，箱体中的防水对插线公头也贴有线标，用户使用时需将微联孔敲开，将立杆中的线通过微联孔勾出，接在配电箱内部对应线标的公头上即可完成安装。线缆于立杆内部走线的设计，避免了太阳暴晒老化及被鸟兽啃食的问题，有效延长了设备的使用寿命。
