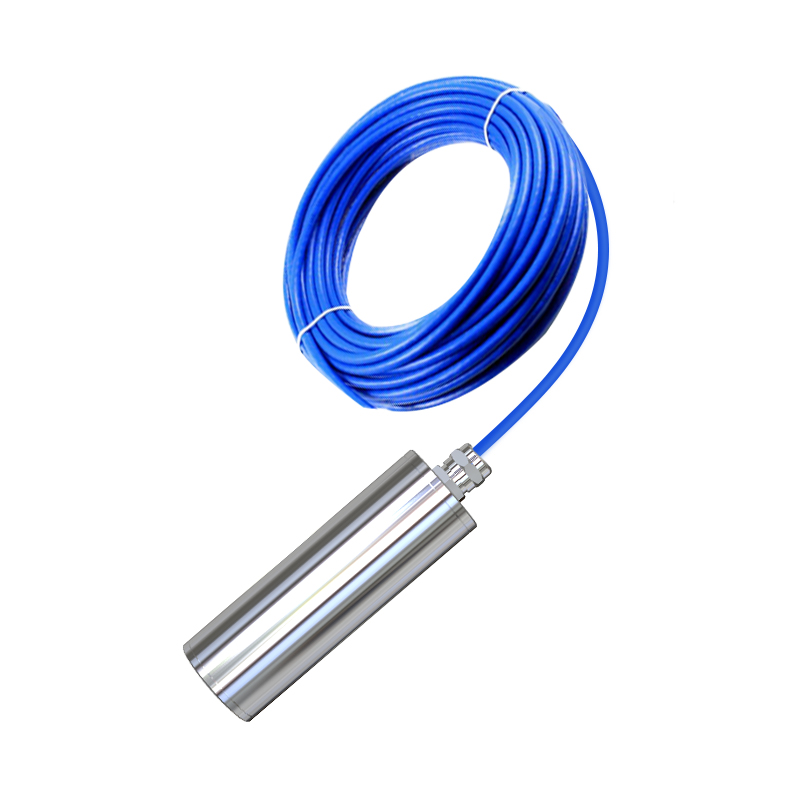

振弦式渗压计
产品型号：RS-ZX/ZXT-SYJ-1
振弦式渗压计是一种测量渗流水或静力压力的传感器。可以长期埋埋设在水工结构物或其他混凝土结构物及土体内，测量结构物或土体内部的渗透（孔隙）水压力。若加装温度传感器即可同步测量安装点的温度。搭配我公司振弦式传感器采集器可实现对现场传感器实时数据进行采集并转换成485、4G、NB-IoT、LoRa 等数据传输方式上传。
产品详情
产品概述
振弦式渗压计是一种测量渗流水或静力压力的传感器。广泛应用于大坝、隧道、路 基、边坡等工程中的渗流（浸润线）及水库水位等水压力的测量。若加装温度传感器即可同步测量安装点的温度。 搭配我公司振弦式传感器采集器可实现对现场传感器实时数据进行采集并转换成对应物理量，通过 485、4G、NB-IoT、LoRa 等数据传输方式上传。
功能特点
采用振弦理论设计、全不锈钢结构制造；
具有灵敏度与精度高、线性与稳定性好等优点；
对集中载荷反应灵敏、测值可靠和稳定性好；
支持增加温度检测功能；
搭配我公司振弦式传感器采集器可实现后台终端实时监测。
技术参数
| 工作温度 | -25℃~+60℃ |
| 温度精度 | ±0.5℃ |
| 默认线长 | 2m |
| 测量范围 | 0MPa －0.35MPa（其余量程可选） |
| 分辨力 | ≤0.08%F·S |
| 非线性度 | ≤2%F·S |
| 不重复度 | ≤0.5%F·S |
| 综合误差 | ≤2.5%F·S |
| 耐水压值 | 大于等于满量程的1.2倍 |
| 绝缘电阻 | ≥50MΩ |
| 防护等级 | IP68 |
产品选型
| RS- | 公司代号 | |||
| ZX- | 振弦式传感器 | |||
| ZXT- | 振弦式传感器+温度测量 | |||
| SYJ- | 渗压计 | |||
| 1 | 1代壳体 | |||

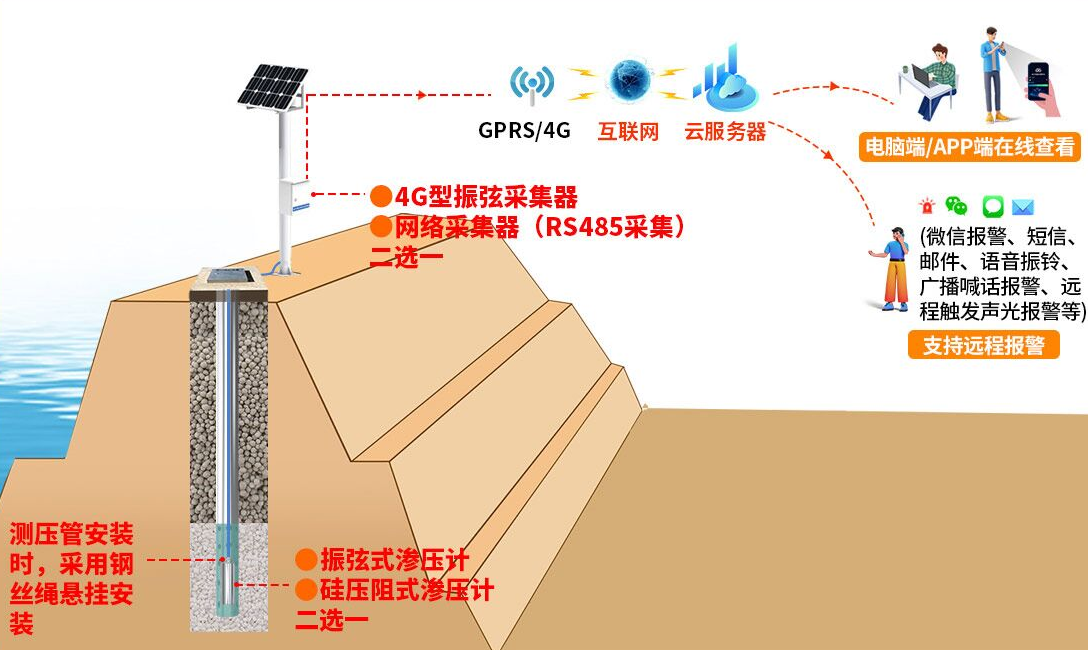

系统框架图

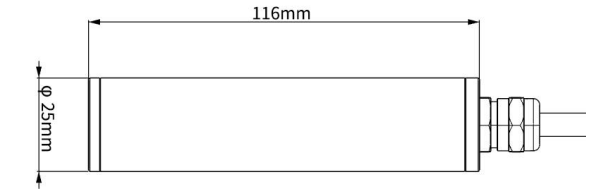

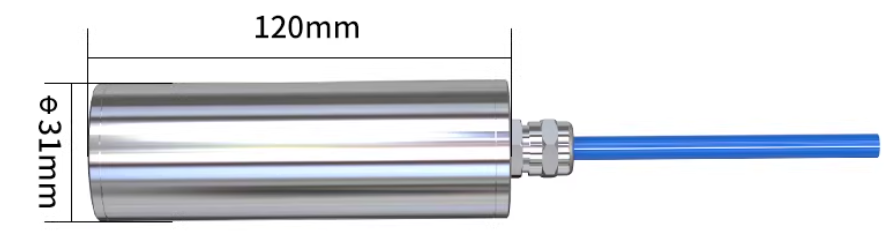

尺寸说明

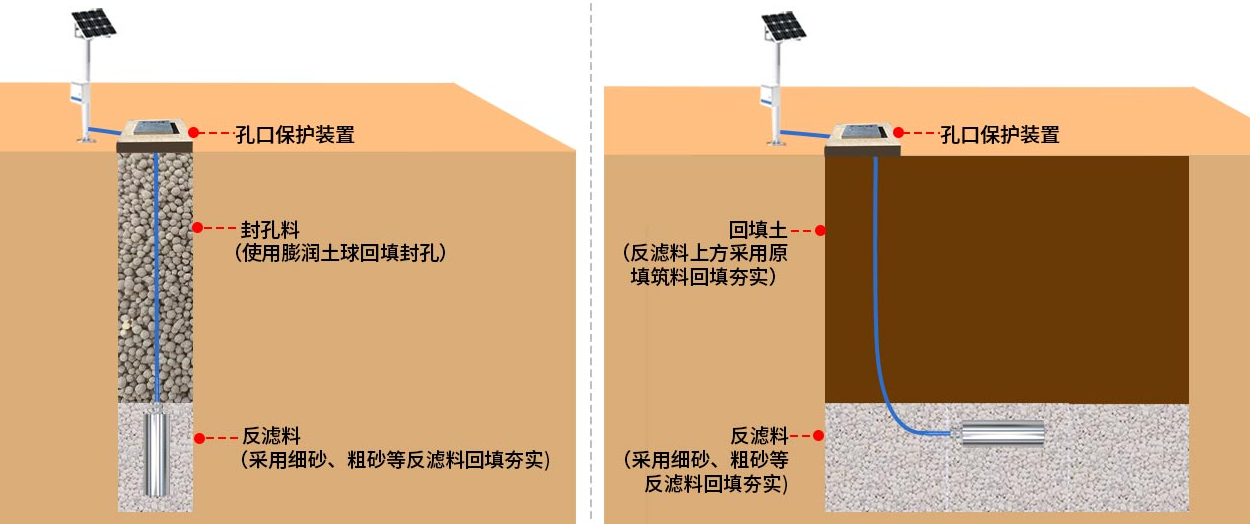

安装说明

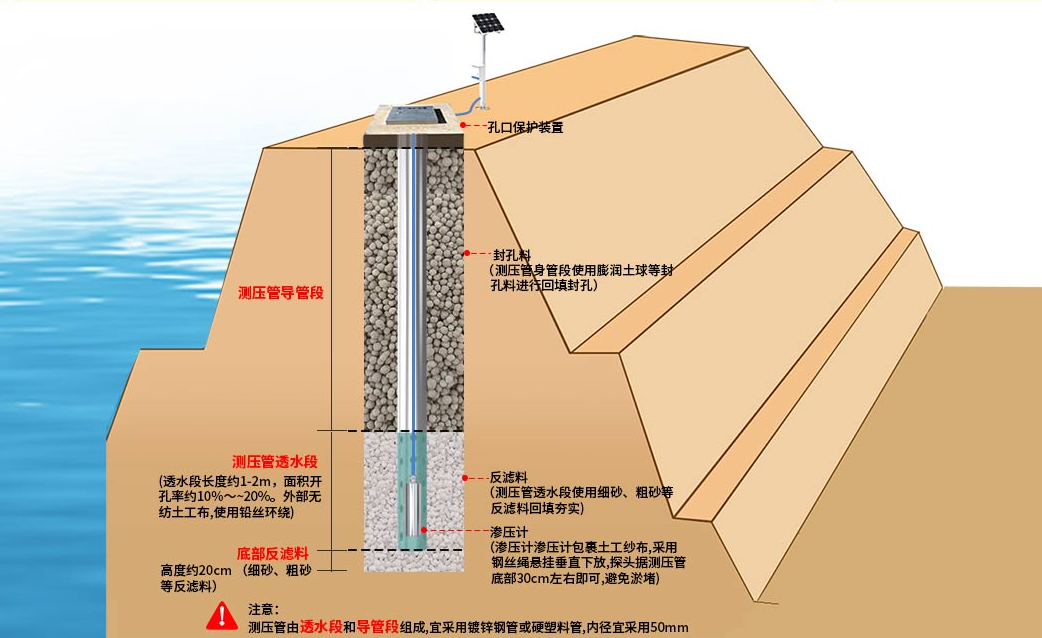

测压管安装
埋没式安装
接口说明
